60° bis 145° · Standard-Serie
NC-Anbohrer
Die bewährte Standard-Serie: breitere Winkelauswahl für den täglichen Einsatz in der Serienfertigung.
Zur ProduktseiteAnbohrwerkzeug · Wendeplatten-System · NINE9

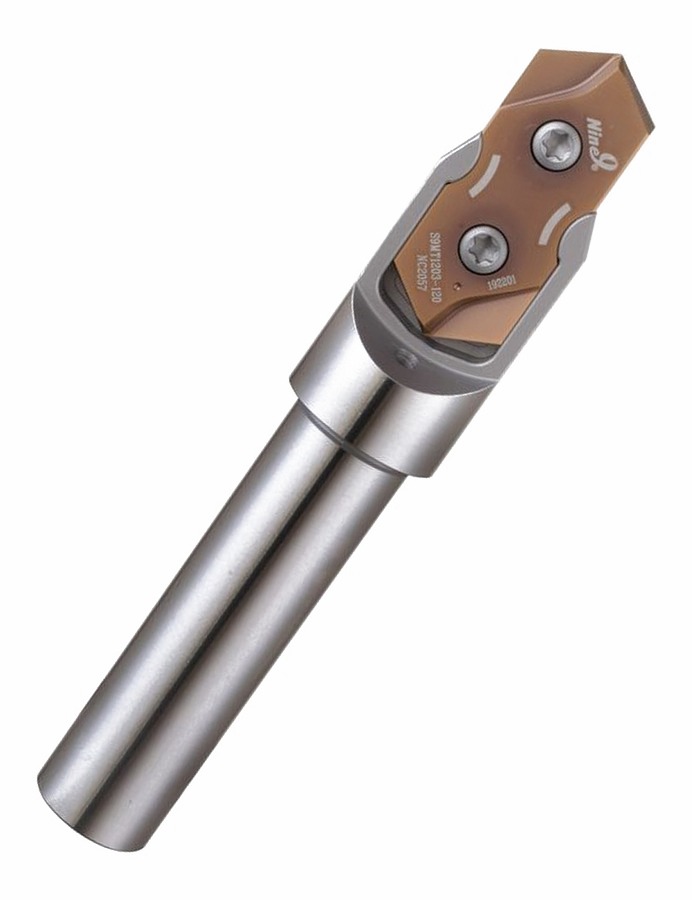

ACE Anbohrer

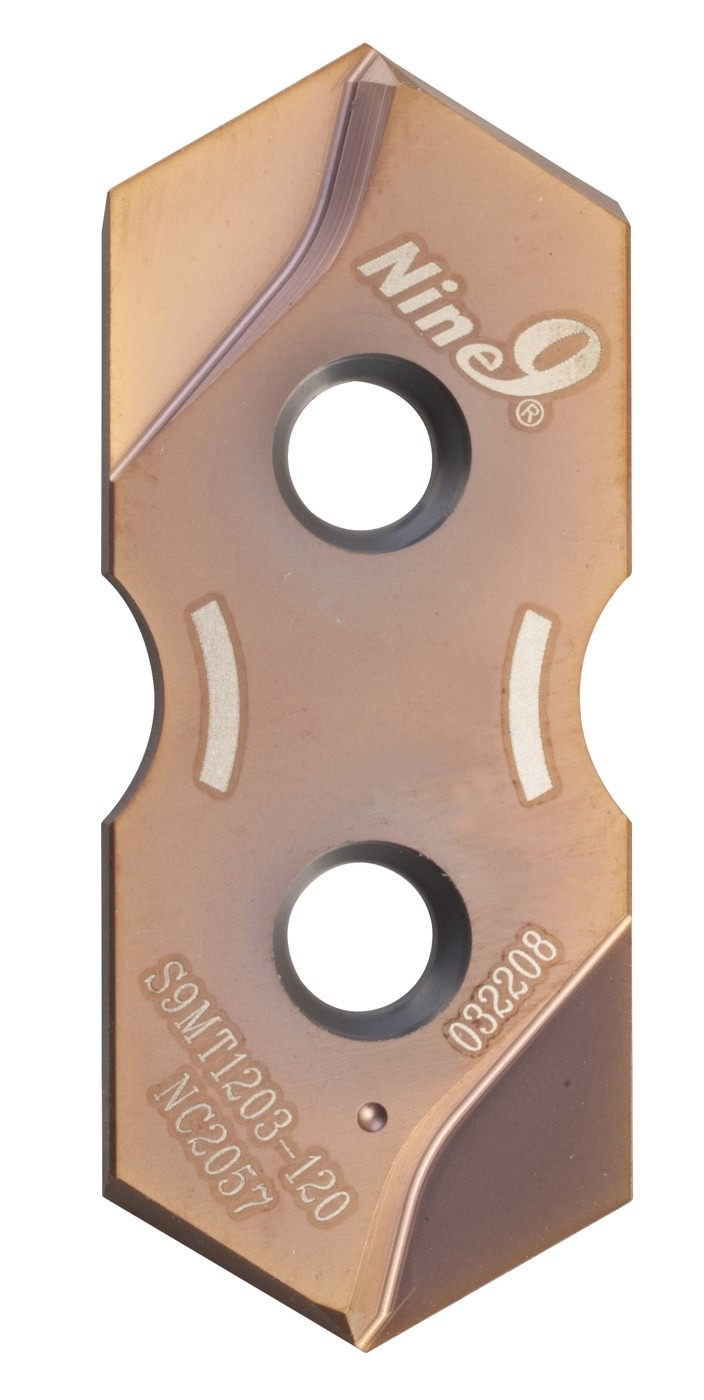

Präzises Anbohrkonzept mit indexierbarer Wendeschneidplatte: vier Spitzenwinkel für jeden Folgebohrer, symmetrisches 2-Schneiden-Design für hohe Vorschübe und lange Standzeit. Direktimport proZerspanung.
Produktlinie · NINE9
Anbohrkonzept: der erste Kontakt entscheidet
Das Anbohren erzeugt eine flache Vorbohrung, um eine bessere Bohrungsposition zu erreichen und ein genaueres Endprodukt herzustellen. Idealerweise hat der Anbohrwinkel einen größeren Spitzenwinkel als der des nachfolgenden Bohrers, sodass die Mitte des Bohrers zuerst das Werkstück berührt: das verhindert, dass der Bohrer beim Anbohren abgedrängt wird.
Der ACE Anbohrer setzt das mechanisch um: zweifach klemmende, verschraubte Konstruktion für Vibrationsfreiheit während der Zerspanung, symmetrisches 2-Schneiden-Design zur Reduktion der Seitenkräfte, doppelter Spitzenwinkel für eine stabilere Wendeschneidplatte und längere Standzeit.
Technische Vorteile
Warum NINE9 ACE Anbohrer?
Hohe Stabilität, HPC-Hochleistungszerspanung und ultralange Lebensdauer: entwickelt für den täglichen Einsatz in der CNC-Fertigung.
Baugrößen & Halter
SI06 bis SI20

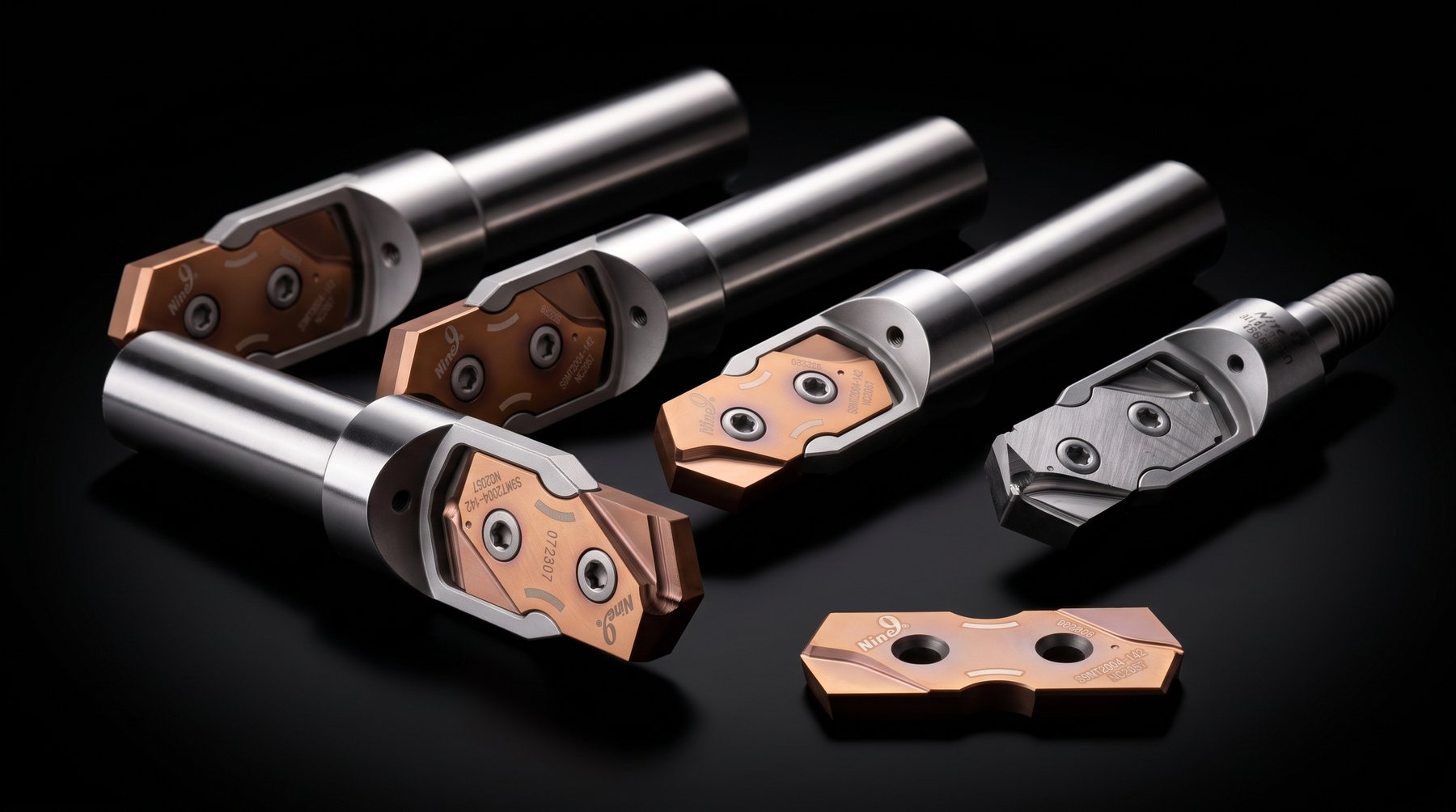

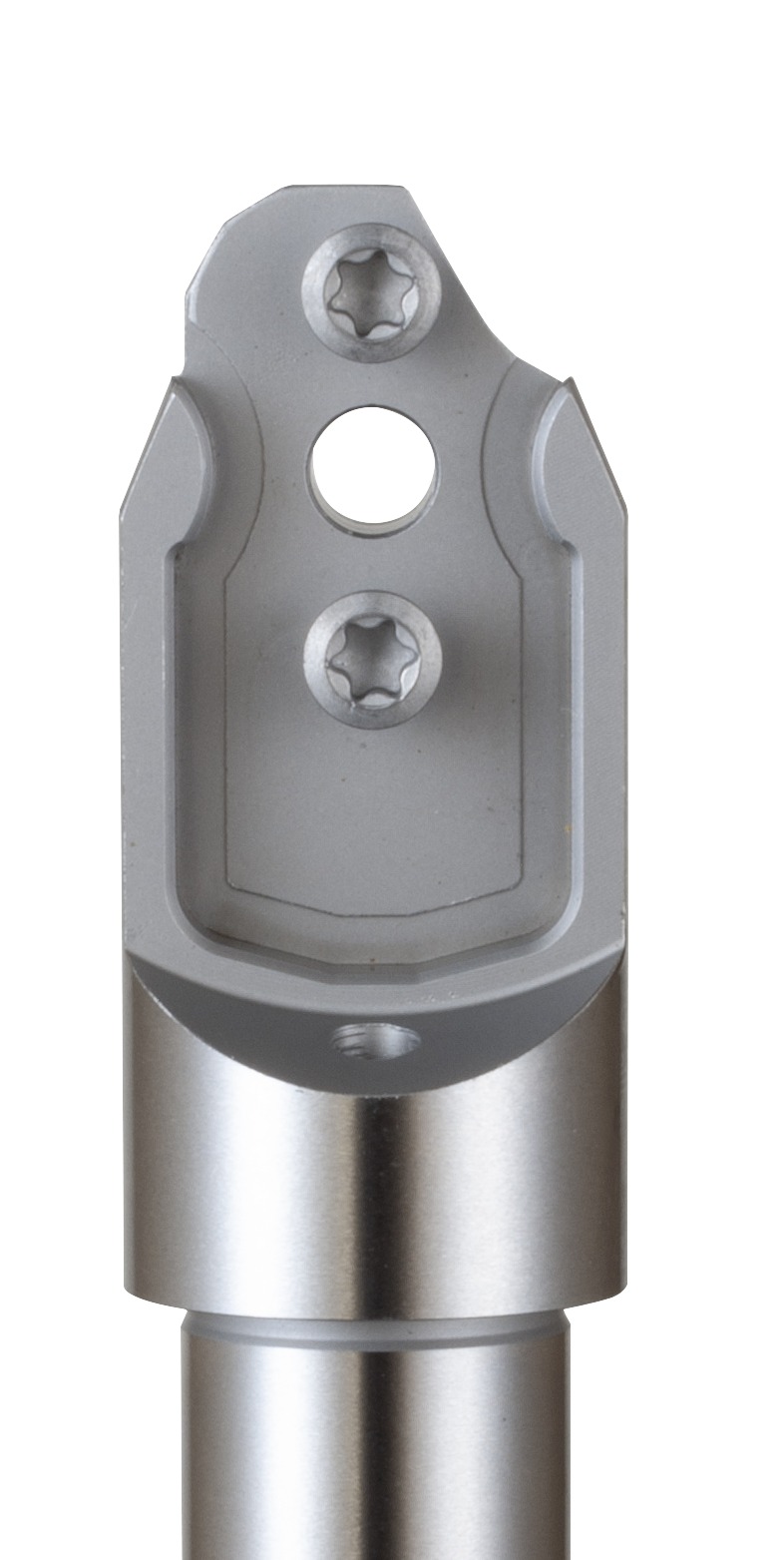

Sechs Baugrößen, jeweils in allen vier Winkeln und drei Wendeplatten-Sorten verfügbar. Zylinderschaft aus hochvergütetem Stahl, 53 HRC, mit zwei Schrauben geklemmt — Baugröße antippen für Artikelnummer und Anzugsmoment.
Artikelnummer
00-99688-SI08-08
Schaft-Ø
Ø8 mm
Länge
36 mm
Anzugsmoment
0,6 Nm*

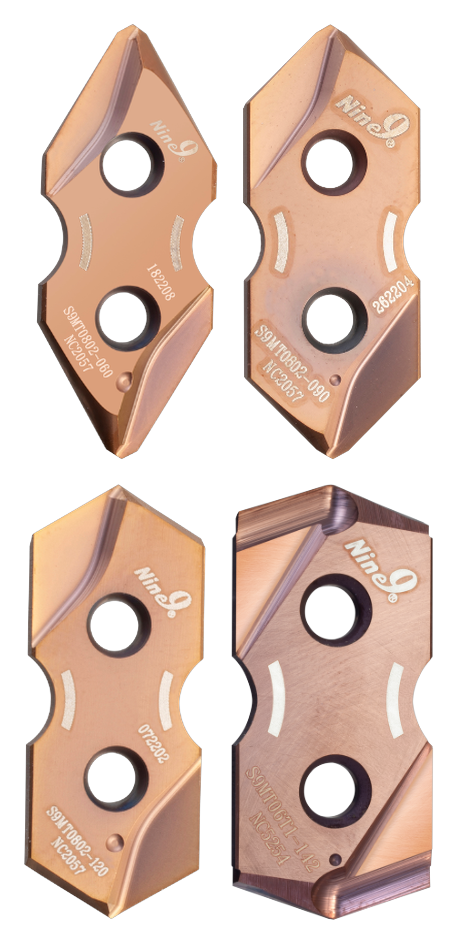

Gilt für alle Baugrößen: 60° / 90° / 120° / 142° · Sorten NC2057 / NC5254 / XP9000 · je 2 Schneiden pro Wendeschneidplatte. Verfügbarkeit je Baugröße und Sorte auf Anfrage.
*Für die Klemmschrauben wird ein Drehmoment-Schraubendreher empfohlen: die Standard-Baugröße (Ø12 mm) des SLOKY Standard Torque Adapter deckt mit 0,6 bis 6,0 Nm alle sechs ACE-Baugrößen ab. Auch als Einschraubvariante mit Innengewinde erhältlich (M4×0,7 bis M12×1,75). Verlängerungen auf Anfrage.
Einsatzbereiche
Anwendungen & Winkelwahl
Der Anbohrwinkel richtet sich nach dem Spitzenwinkel des nachfolgenden Bohrers: zu klein gewählt, drängt der Bohrer beim Anbohren ab.
120°
Anbohren vor Spiralbohrer mit 118° Spitzenwinkel
Zum Anbohren vor dem Bohren mit einem 118° Bohrer
142°
Anbohren vor Hochleistungsbohrer mit 135° bis 140°
Für Hochleistungsbohrer mit größerem Spitzenwinkel
60°/90°
Anbohren vor 60°- oder 90°-Bohrer
Anbohrwinkel passend zum jeweiligen Bohrer-Spitzenwinkel wählen
Je nach Anwendung
Ansenken
Vielseitig einsetzbar über die reine Anbohrfunktion hinaus
Je nach Anwendung
Fasen, Gravieren
Vielseitig einsetzbar über die reine Anbohrfunktion hinaus
Die Anbohrtiefe ergibt sich rechnerisch aus dem Anbohrdurchmesser und dem gewählten Winkel. Details zur Berechnung und zum Bohrzyklus für 60°-Anbohrungen auf Anfrage.
Technisches Handbuch
Schnittdaten
Baugröße wählen: Schnittgeschwindigkeit und Vorschub je Werkstoff und Winkel, aus dem NINE9-Katalog für jede Baugröße einzeln.
| Werkstoff | Vc (m/min) | f 60° (mm/U) | f 90° (mm/U) | f 120° (mm/U) | f 142° (mm/U) | Sorte |
|---|---|---|---|---|---|---|
| Unlegierter Stahl C<0,3 % | 120 bis 250 | 0,02 bis 0,08 | 0,03 bis 0,10 | 0,03 bis 0,12 | 0,03 bis 0,12 | NC5254 |
| Unlegierter Stahl C>0,3 % | 100 bis 220 | 0,02 bis 0,07 | 0,03 bis 0,08 | 0,03 bis 0,10 | 0,03 bis 0,10 | NC2057 |
| Niedriglegierter Stahl C<0,3 % | 100 bis 200 | 0,02 bis 0,06 | 0,03 bis 0,07 | 0,03 bis 0,08 | 0,03 bis 0,08 | NC5254 |
| Hochlegierter Stahl | 80 bis 180 | 0,02 bis 0,06 | 0,03 bis 0,07 | 0,03 bis 0,08 | 0,03 bis 0,08 | NC2057 |
| Nichtrostender Stahl | 30 bis 80 | 0,01 bis 0,03 | 0,01 bis 0,04 | 0,01 bis 0,04 | 0,01 bis 0,04 | NC5254 |
| Gusseisen | 80 bis 180 | 0,02 bis 0,08 | 0,03 bis 0,10 | 0,03 bis 0,12 | 0,03 bis 0,12 | NC2057 |
| Nicht-Eisen-Metalle | 150 bis 300 | 0,03 bis 0,10 | 0,03 bis 0,12 | 0,03 bis 0,15 | 0,03 bis 0,15 | XP9000 |
Richtwerte für SI08-Platten (S9MT0802), Anbohren-Anwendung.
| Werkstoff | Vc (m/min) | f 60° (mm/U) | f 90° (mm/U) | f 120° (mm/U) | f 142° (mm/U) | Sorte |
|---|---|---|---|---|---|---|
| Unlegierter Stahl C<0,3 % | 60 bis 150 | 0,03 bis 0,06 | 0,03 bis 0,10 | 0,03 bis 0,08 | 0,03 bis 0,08 | NC5254 |
| Unlegierter Stahl C>0,3 % | 60 bis 150 | 0,06 bis 0,20 | 0,06 bis 0,30 | 0,06 bis 0,20 | 0,06 bis 0,16 | NC2057 |
| Niedriglegierter Stahl C<0,3 % | 40 bis 120 | 0,03 bis 0,06 | 0,03 bis 0,10 | 0,03 bis 0,08 | 0,03 bis 0,08 | NC5254 |
| Hochlegierter Stahl | 40 bis 100 | 0,06 bis 0,18 | 0,06 bis 0,25 | 0,06 bis 0,18 | 0,06 bis 0,14 | NC2057 |
| Nichtrostender Stahl | 30 bis 80 | 0,01 bis 0,03 | 0,01 bis 0,04 | 0,01 bis 0,04 | 0,01 bis 0,03 | NC5254 |
| Gusseisen | 40 bis 120 | 0,06 bis 0,18 | 0,06 bis 0,25 | 0,06 bis 0,18 | 0,06 bis 0,14 | NC2057 |
| Nicht-Eisen-Metalle | 90 bis 200 | 0,03 bis 0,20 | 0,03 bis 0,30 | 0,03 bis 0,20 | 0,03 bis 0,16 | XP9000 |
Richtwerte für SI08-Platten (S9MT0802), Fasen-Anwendung. Vorschubgeschwindigkeit (f) schrittweise reduzieren, wenn C > 1,25 mm: bei maximaler Senktiefe (Cmax 2,5 mm) den unteren Richtwert verwenden.
Passende Produkte
Ergänzende NINE9- und SLOKY-Werkzeuge
DIN 332 · Zentrierbohrer
i-Center
Normgerechte Zentrierbohrungen nach DIN 332 mit Wendeschneidplatte statt Vollhartmetall.
Zur Produktseite
0,1 bis 6,0 Nm · Ø10 bis 12 mm
SLOKY Standard Torque Adapter
Passend zu den Klemmschrauben aller sechs ACE-Anbohrer-Baugrößen: definiertes Anzugsmoment statt Fingergefühl.
Zur Produktseite
10 bis 70 cNm · Ø8 mm
SLOKY Mini Torque Adapter
Für die kleinsten Baugrößen SI06 und SI08: feinfühliges Anziehen der Klemmschrauben bis 0,7 Nm.
Zur Produktseite

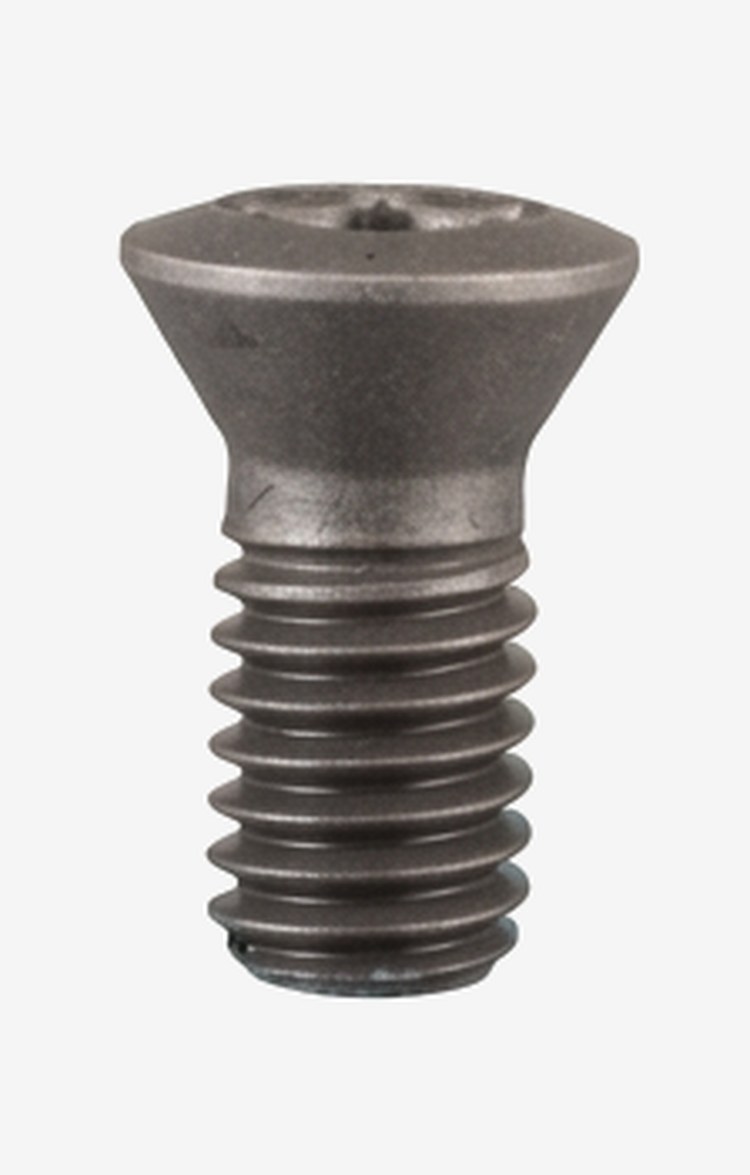

Klemmschrauben · Verlängerungen
