Nine Swiss + ERGO
Modulare Werkzeugsysteme für Swiss-Type-Maschinen: ERGO Tooling mit ER-Spannzangen-Aufnahme, NineSwiss DM-Serie mit Modulkopf-Wechsel in rund 15 Sekunden. Generalimporteur proZerspanung.
Produktlinie · NINE9
Zwei Systeme für Langdreher und Mehrspindler
Swiss-Type-Maschinen (Langdreher) und angetriebene Werkzeuge an CNC-Drehzentren stellen andere Anforderungen als klassische Fräsbearbeitung: beengter Bauraum, hohe Drehzahlen, häufiger Werkzeugwechsel. Nine Swiss bündelt zwei NINE9-Systeme, die genau darauf ausgelegt sind.

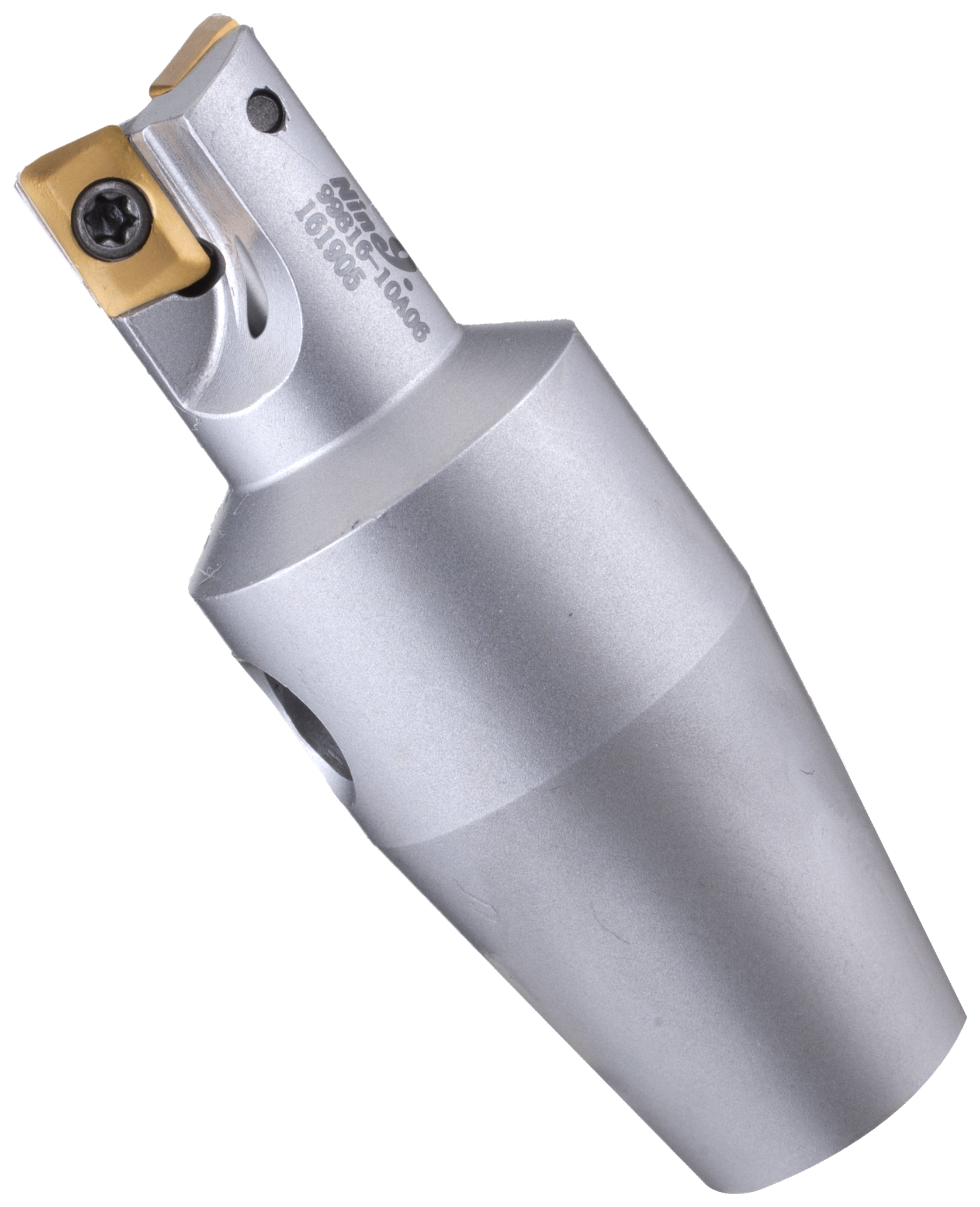

Das ERGO Tooling System stellt monoblocke, ausgewuchtete Halter mit ER11/ER16/ER20-Spannzangen-Aufnahme bereit: kompatibel mit ACE Spot, NC Spot, i-Center, Chamfer Mill und den Engraving-Tools. Die NineSwiss DM-Serie geht einen Schritt weiter: modulare Drehköpfe, die sich in 15 Sekunden tauschen lassen, ohne Neuvermessen.
Technische Vorteile
Warum Nine Swiss?
Swiss-Type-Fertigung lebt von kurzen Rüstzeiten und beengtem Bauraum: beide Systeme sind exakt darauf ausgelegt.
Systemübersicht
ERGO Tooling und NineSwiss DM-Serie im Vergleich
Zwei Systeme für unterschiedliche Anforderungen an der Swiss-Type-Maschine.
| System | Aufnahme | Einsatz |
|---|---|---|
| ERGO Tooling System | ER11 / ER16 / ER20 Spannzangen, monoblock, ausgewuchtet | Aufnahme für ACE Spot, NC Spot, i-Center, Chamfer Mill, Engraving-Tools an Swiss-Type-Maschinen |

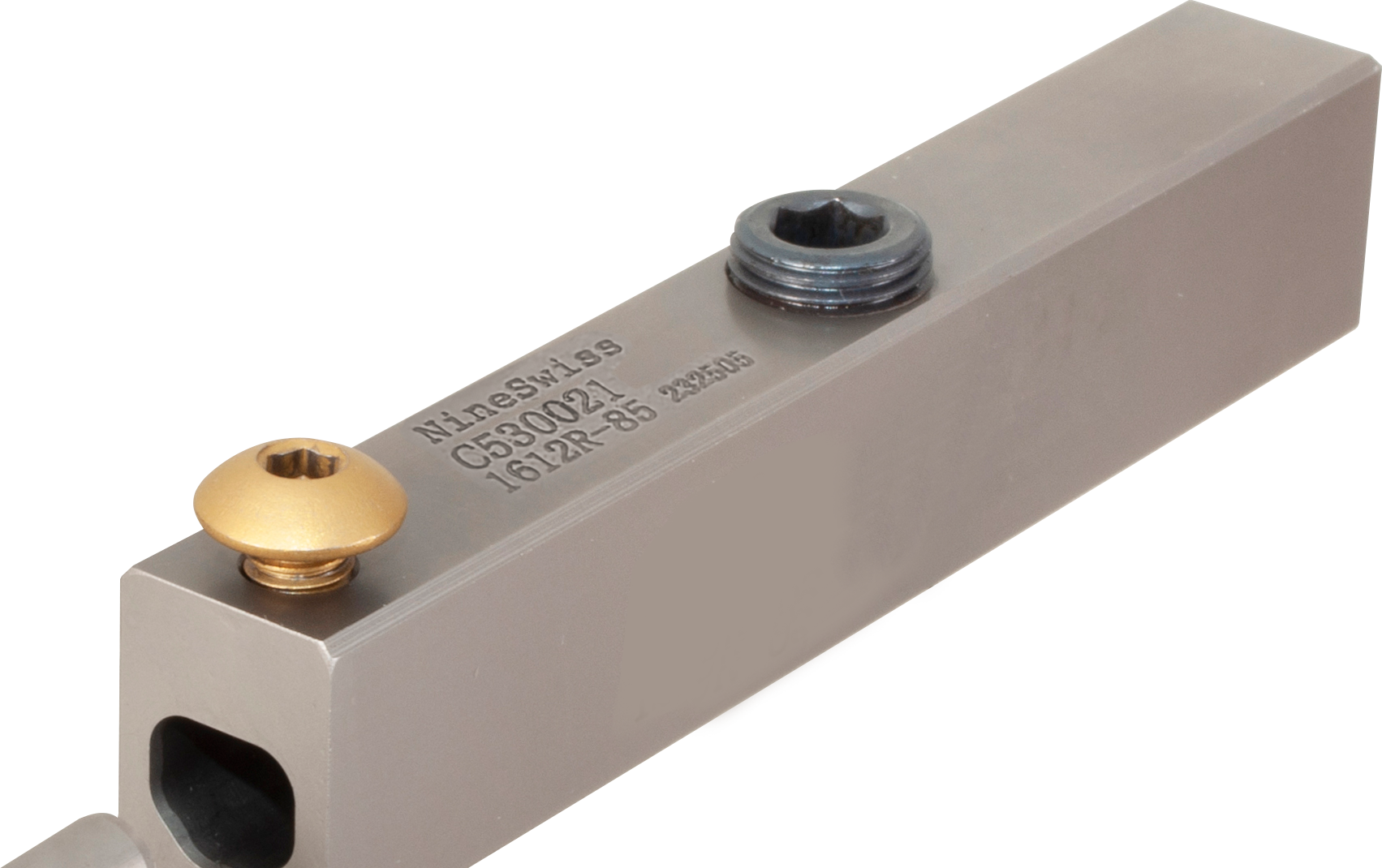

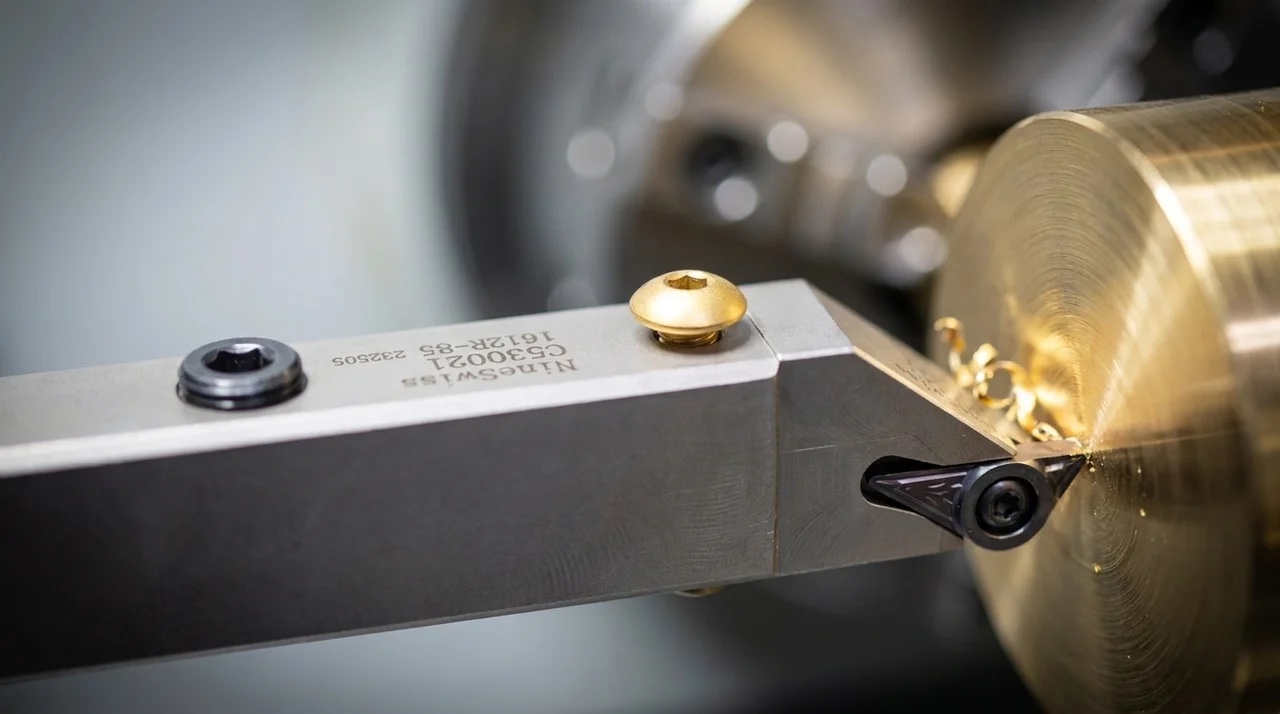

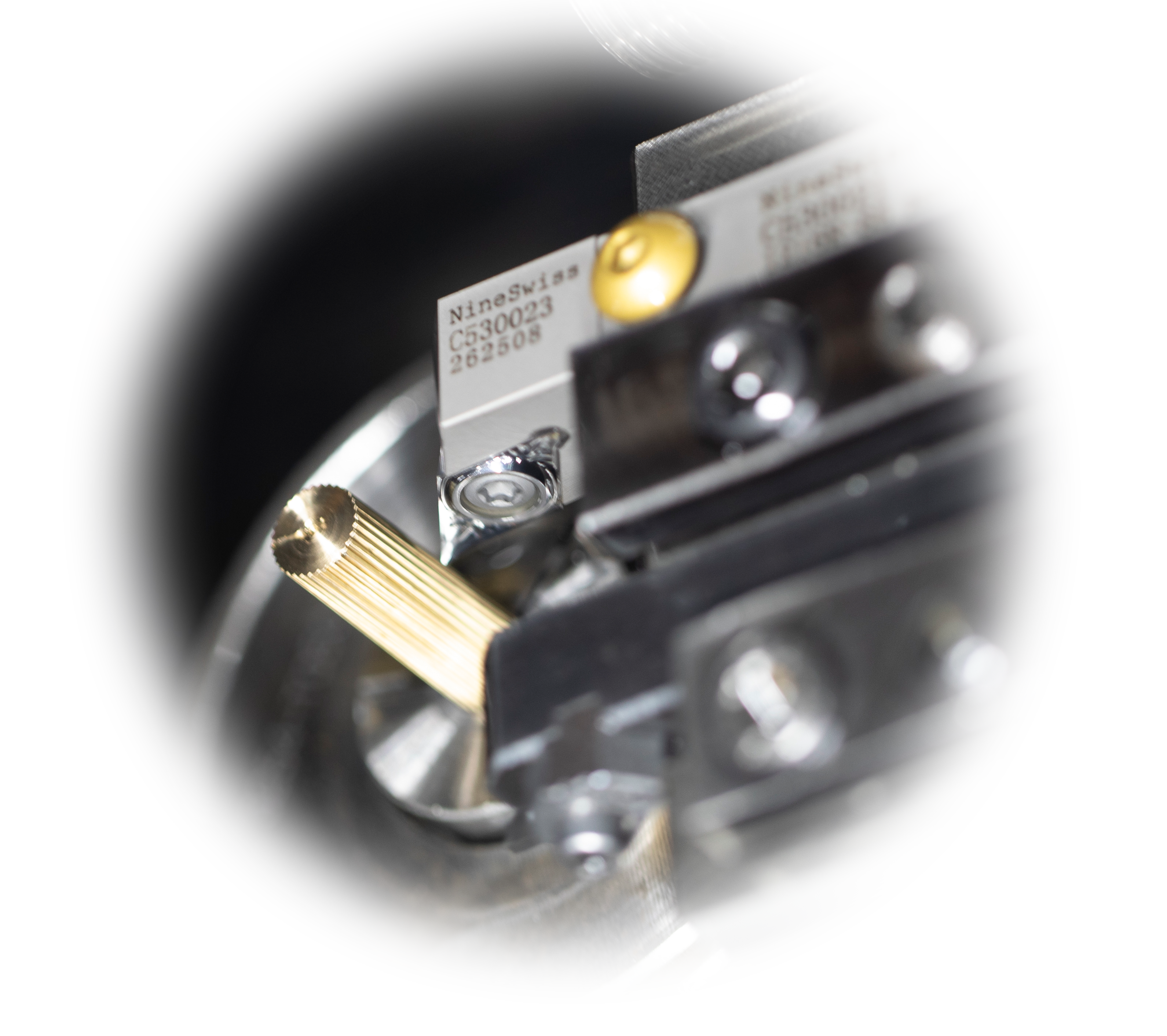

| NineSwiss DM-Serie | Modularer Drehkopf (4 Kopftypen 93°/95°, ISO-Wendeplatten VBGT/VCGT/CCGT/DCMT110304), tauschbar in 15 Sekunden statt 98 Sekunden | Dreh-, Bohr- und ER-Spannzangen-Adapter (DM12-ER11), ±0,02 mm Wiederholgenauigkeit ohne Neuvermessen, Kühlmitteldruck bis 140 bar |
Auf Anfrage. Welches System zur jeweiligen Maschine und Anwendung passt, klären wir direkt mit Ihnen. Quelle: NineSwiss-Herstellerflyer (JIMMORE).
Drittes System · NineSwiss

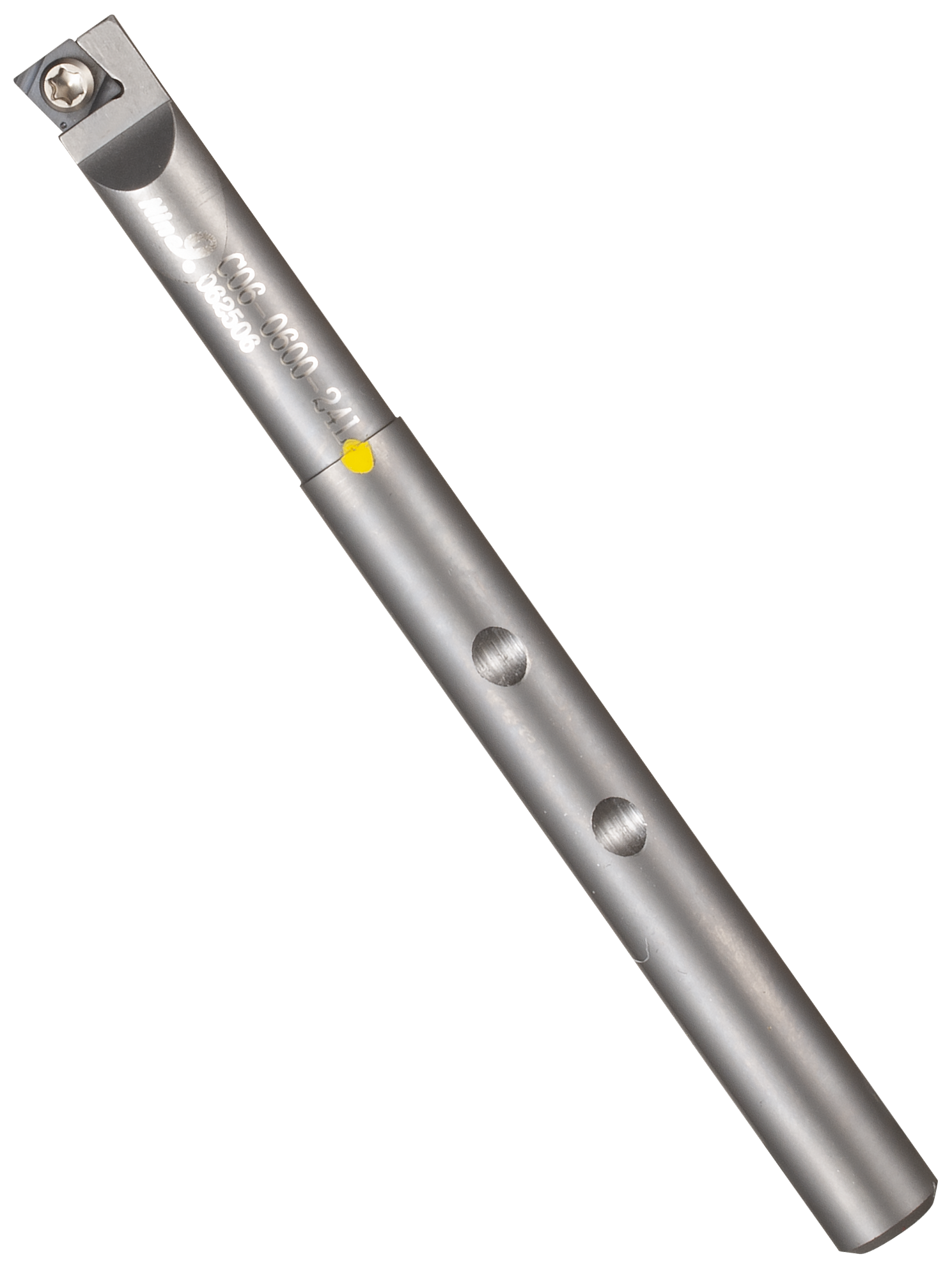

DL-Serie: Innenausdrehen an der Swiss-Type-Maschine
Eigenständiges NineSwiss-System für Innenausdrehen, unabhängig von der DM-Serie: Ausdrehstangen in drei Schaftgrößen (Ø6, Ø8, Ø10 mm) für Bohrbereiche von Ø5,0 bis Ø10,0 mm, mit Wendeplatten CC03/CC04/CC06.
Der Klemm-Mechanismus arbeitet mit einer kugelförmigen Schraubenspitze, die in eine sphärische Vertiefung im Werkzeugschaft greift: laut Hersteller stabiler als die seitliche Madenschrauben-Klemmung klassischer Halter. Werkzeughalter in SL20 (Ø20 mm Außenschaft) und SL22 (Ø22 mm), jeweils passend zu allen drei Bohrstangen-Größen, Baulänge 80 mm.
Ø5,0 bis Ø10,0 mm Bohrbereich über drei Schaftgrößen (DL06/DL08/DL10)
Kugelförmige Schraubenspitze Sphärische Klemmung statt seitlicher Madenschraube
SL20 / SL22 Halter Ø20 oder Ø22 mm Außenschaft, Baulänge 80 mm
| Bohrstange | ØD Schaft | Ød Bohrbereich | Wendeplatte |
|---|---|---|---|
| DL06-0500W-070L-CC03 | 6 mm | 5,0 mm | CC03 |
| DL06-0650W-070L-CC03 | 6 mm | 5,5 bis 6,5 mm | CC03 |
| DL08-0700W-085L-CC04 | 8 mm | 7,0 bis 8,0 mm | CC04 |
| DL10-0900W-085L-CC06 | 10 mm | 9,0 mm | CC06 |
| DL10-1000W-088L-CC06 | 10 mm | 10,0 mm | CC06 |
Auszug: DL06 in 4 Zwischengrößen (Ø5,0/5,5/6,0/6,5 mm), DL08 in 3 Zwischengrößen (Ø7,0/7,5/8,0 mm), insgesamt 9 Bohrstangen-Baugrößen verfügbar. Vollständige Maßtabelle auf Anfrage. Quelle: NineSwiss-Herstellerflyer (JIMMORE).
