Ausdrehwerkzeuge
NineBore Ausdrehköpfe mit 0,03 mm bzw. 0,01 mm Verstellung pro Teilstrich: Bohrbereich Ø4,9 bis 50,1 mm für Feinbohren, Plandrehen und Rückbohren. Generalimporteur proZerspanung.
Produktlinie · NINE9
NineBore: Feineinstellung ohne Messuhr

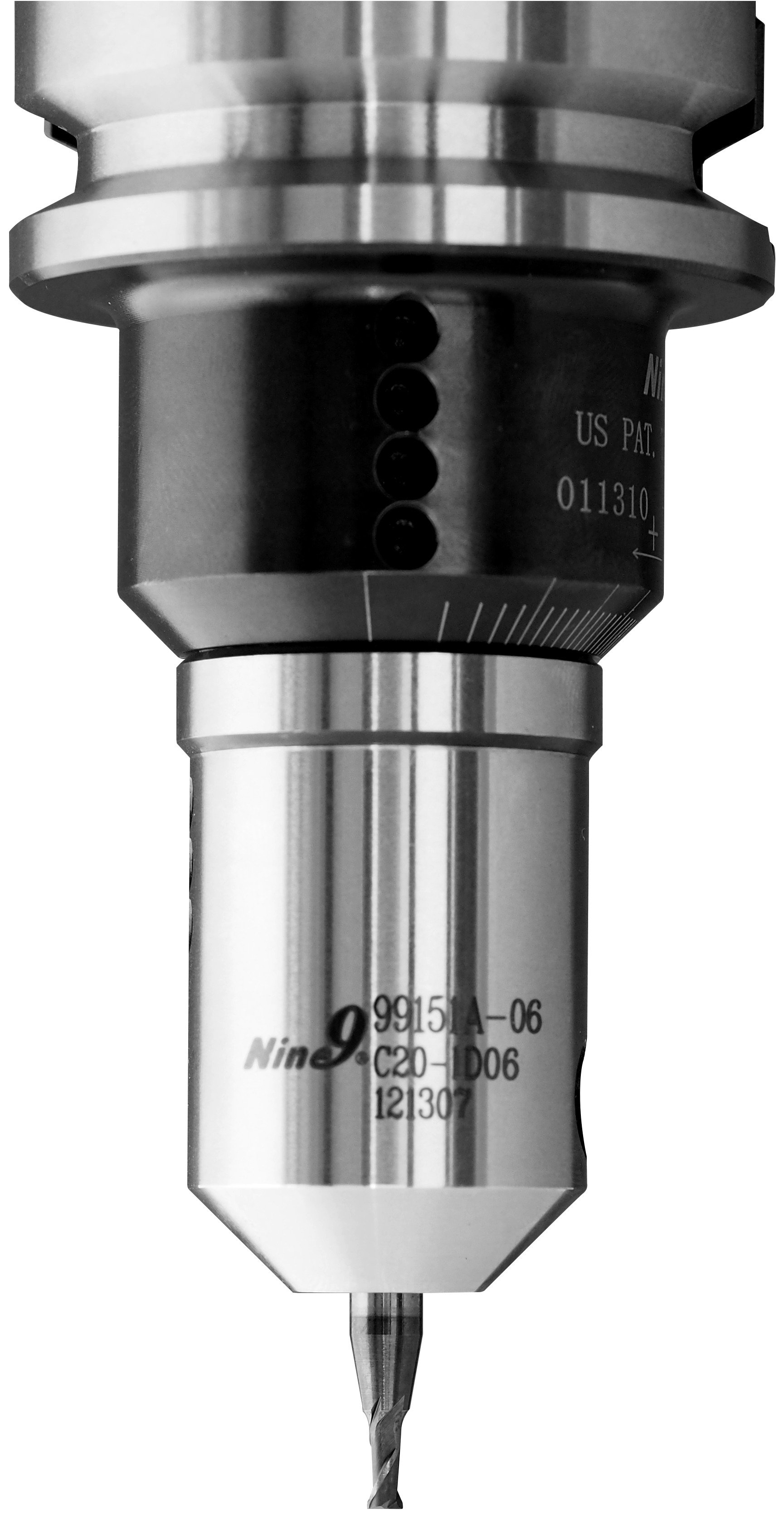

Der NineBore-Ausdrehkopf arbeitet nach dem EMB-Prinzip (Easy Micro-adjustment Boring): ein Teilstrich am Einstellring entspricht, je nach Serie, exakt 0,03 mm oder 0,01 mm Durchmesseränderung. Der Bohrungsdurchmesser lässt sich damit direkt am Werkzeug nachjustieren, ohne separates Messmittel und ohne den Kopf aus der Spindel zu nehmen.
Der Bohrbereich reicht insgesamt von Ø4,9 bis 50,1 mm, verteilt auf vier Serien mit unterschiedlichem Verstellbereich. Damit deckt das System typische Feinbohr-, Plandreh- und Rückbohraufgaben ab: dort, wo nach dem Vorbohren eine enge Toleranz oder eine plane Bohrungsgrundfläche gefordert ist.

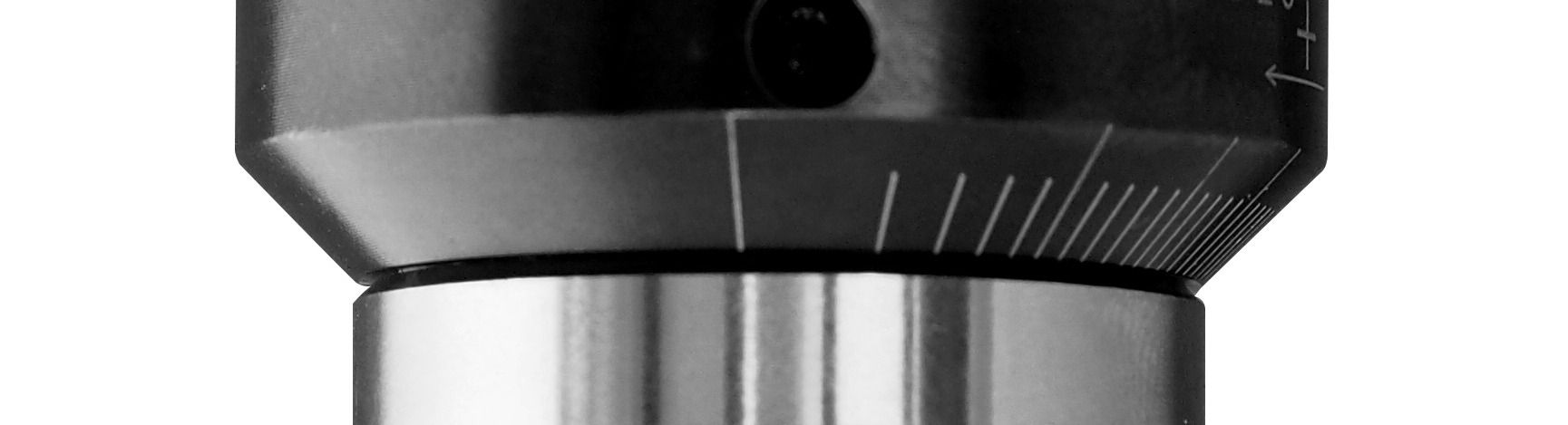

0,03 mm oder 0,01 mm pro Teilstrich: Jeder Teilstrich am Einstellring entspricht einer exakt definierten Durchmesseränderung: 0,03 mm bei der gröberen, 0,01 mm bei der feineren Serie. Die Korrektur erfolgt direkt am Kopf, ohne Messuhr und ohne den Kopf aus der Spindel zu nehmen.

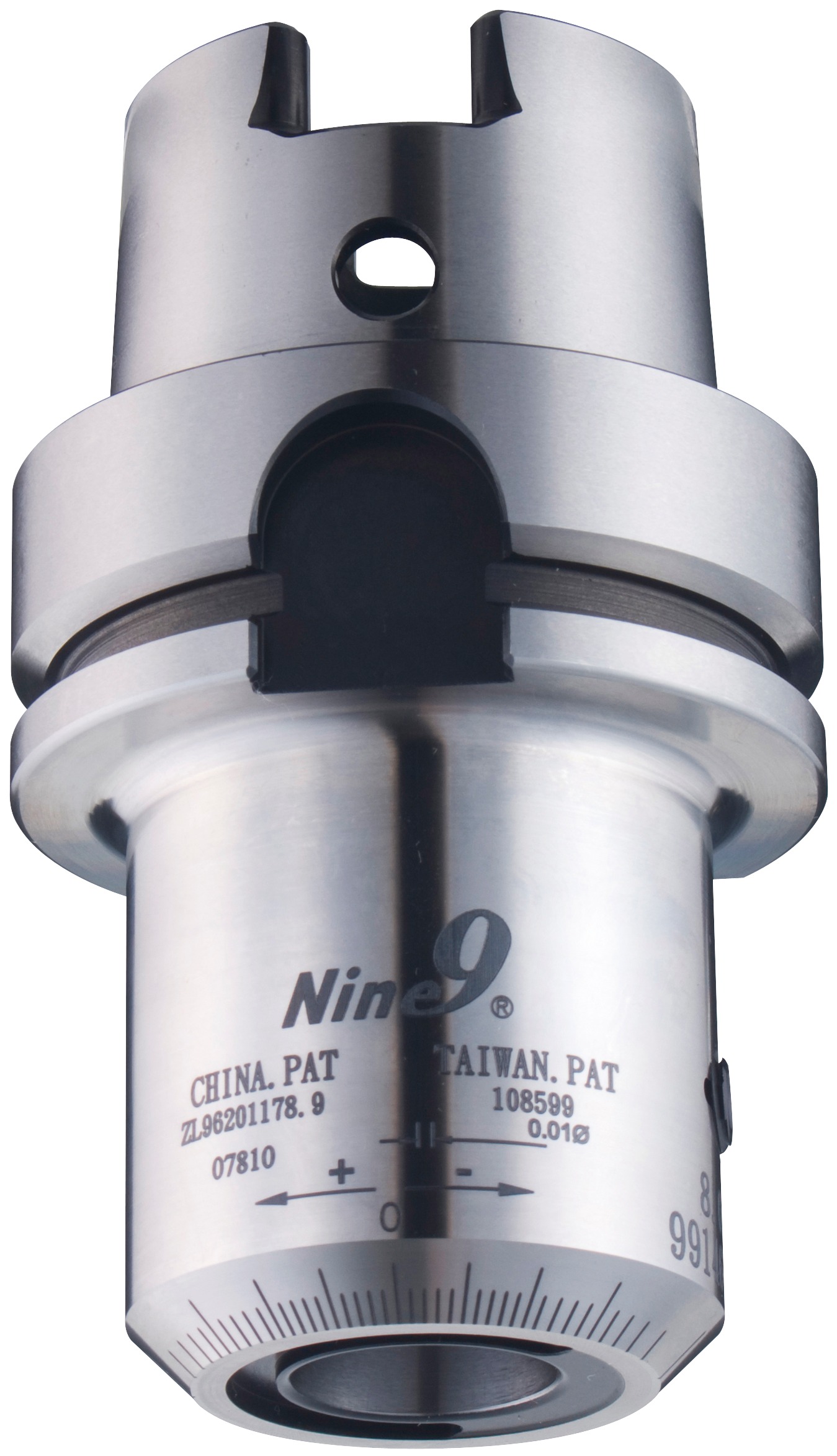

Passend zur vorhandenen Aufnahme: Verfügbar für die gängigen Maschinenschnittstellen: BT30/40, CAT40, HSK63A und SB32. Kein Wechsel der Werkzeugaufnahme nötig, der NineBore-Kopf wird direkt auf den vorhandenen Adapter montiert.
Technische Vorteile
Warum NINE9 Ausdrehwerkzeuge?
Feinbohren lebt von der letzten Hundertstelmillimeter-Korrektur: das NineBore-System macht sie direkt am Werkzeug möglich, ohne Zusatzausrüstung.
Um 0,03 mm verstellbar, ohne Messuhr
Der Teilstrich am Einstellring entspricht einer definierten Durchmesseränderung. Korrektur direkt an der Maschine, ohne den Kopf auszuspannen oder ein externes Messmittel anzusetzen.
Ein Kopf, drei Bearbeitungsarten
Feinbohren, Plandrehen und Rückbohren mit demselben Grundkörper: je nach Einstellung und Schneidenposition deckt der NineBore-Kopf verschiedene Nachbearbeitungsschritte am Bohrungsgrund ab.
Passend zur vorhandenen Aufnahme
Verfügbar für die gängigen Maschinenschnittstellen: BT30/40, CAT40, HSK63A und SB32. Kein Wechsel der Werkzeugaufnahme nötig.
Einsatzbereiche
Anwendungen des NineBore-Systems
Der NineBore-Ausdrehkopf kommt dort zum Einsatz, wo eine vorgebohrte Bohrung ihre Endtoleranz oder eine plane Grundfläche erhält.
| Bearbeitung | Bohrbereich | Hinweis |
|---|---|---|
| Feinbohren | Ø4,9 bis 50,1 mm | Nachbearbeitung einer vorgebohrten Bohrung auf enge Endtoleranz |
| Plandrehen | Ø4,9 bis 50,1 mm | Plane Grundfläche am Bohrungsende, z. B. für Dichtflächen |
| Rückbohren | Ø4,9 bis 50,1 mm | Bearbeitung von der Rückseite einer Bohrung ohne Werkstück-Umspannen |
Exakten Bohrungsdurchmesser, Toleranzklasse und passende Maschinenaufnahme bitte direkt mit uns abstimmen: wir empfehlen die passende NineBore-Ausführung.
Interaktiver Rechner
Baugrößen-Finder
Zieldurchmesser eingeben: der Finder zeigt alle NineBore-Serien, die diesen Durchmesser abdecken, mit Verstellbereich, Präzision, Wendeschneidplattentyp und Grundaufnahmen. Für Schnittgeschwindigkeit und Vorschub gilt die Empfehlung des jeweils eingesetzten Drehmeißel-Inserts (CCGT/CCGH), da NineBore selbst kein eigenes Werkstoff-Schnittdatenblatt hat.
Gesamtbereich aller NineBore-Serien: Ø4,87 bis Ø50,12 mm
Zieldurchmesser eingeben, um passende NineBore-Serien zu finden.
Daten nach NINE9-Katalog 2025, S. 139 bis 141. Exakte Bohrstangen-Artikelnummer wird für 99101/99121 direkt berechnet; für 99146/99151 (feineres 0,25 mm-Stufenschema) bitte den Zieldurchmesser bei der Anfrage angeben.
