Schaftfräser · Wendeplatten-System · NINE9
Der kleinste Wendeplatten-Schaftfräser seiner Klasse: ab Ø5 mm. Eine Wendeplatte mit 6 Schneiden, Vc bis 500 m/min in Aluminium. Direktimport proZerspanung.
Produktlinie · NINE9

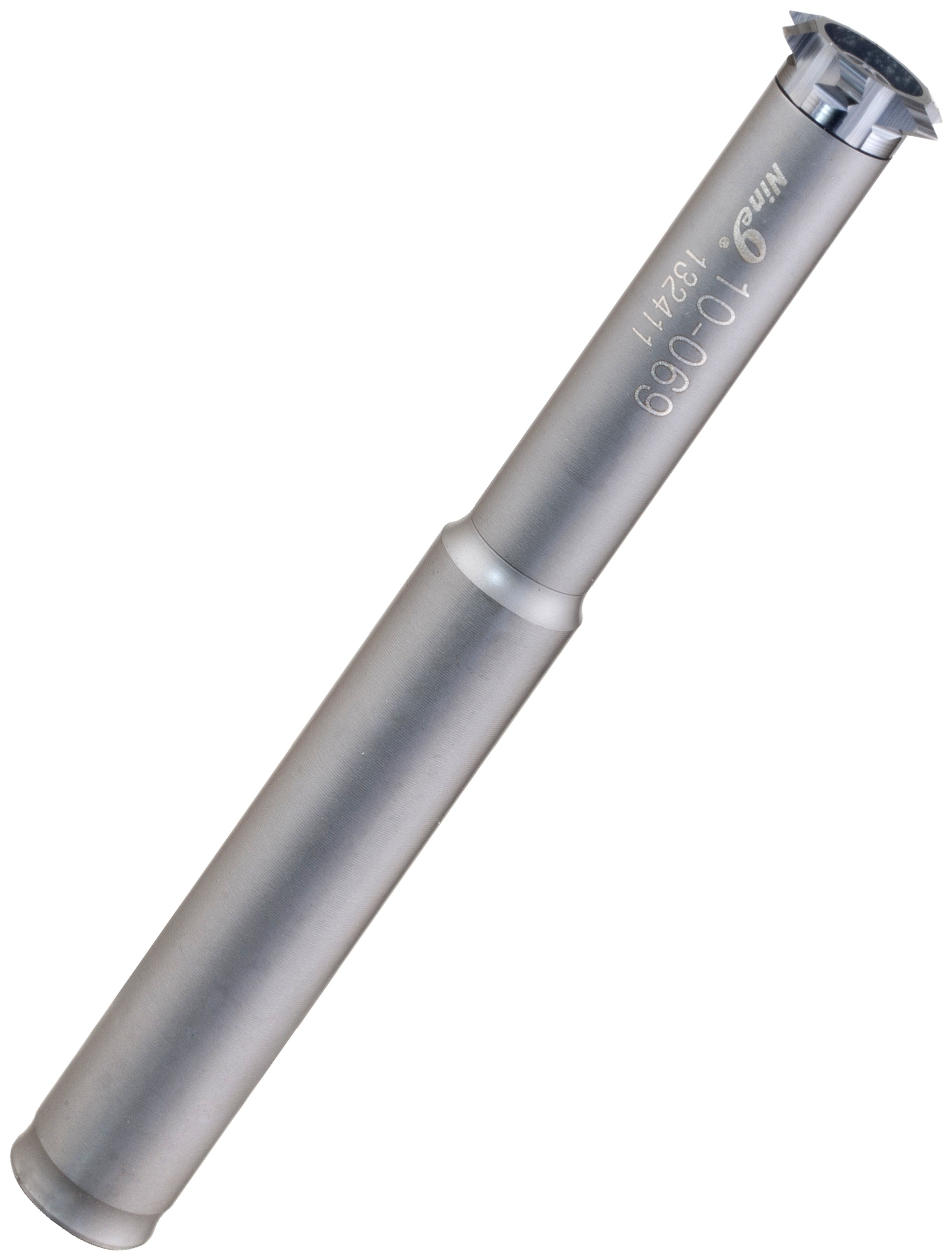

Wendeplatten-Schaftfräser beginnen typischerweise bei Ø10 mm oder größer: darunter dominiert Vollhartmetall, das nach Verschleiß komplett erneuert werden muss. Der NINE9 MCC Mill durchbricht diese Grenze: Ab Ø5 mm greift ein präzise ausgerichteter Wendeplatten-Halter, der eine kompakte Wendeplatte mit 6 nutzbaren Schneiden aufnimmt.
Das Ergebnis ist ein Frässystem, das in Bereichen arbeitet, die bisher Vollhartmetall vorbehalten waren: mit dem wirtschaftlichen Vorteil des Plattentausches.
Technische Vorteile
Wendeplatten im Kleindurchmesser-Fräsen: wirtschaftlich, präzise und mit breitem Werkstoffspektrum.
Systemkomponenten

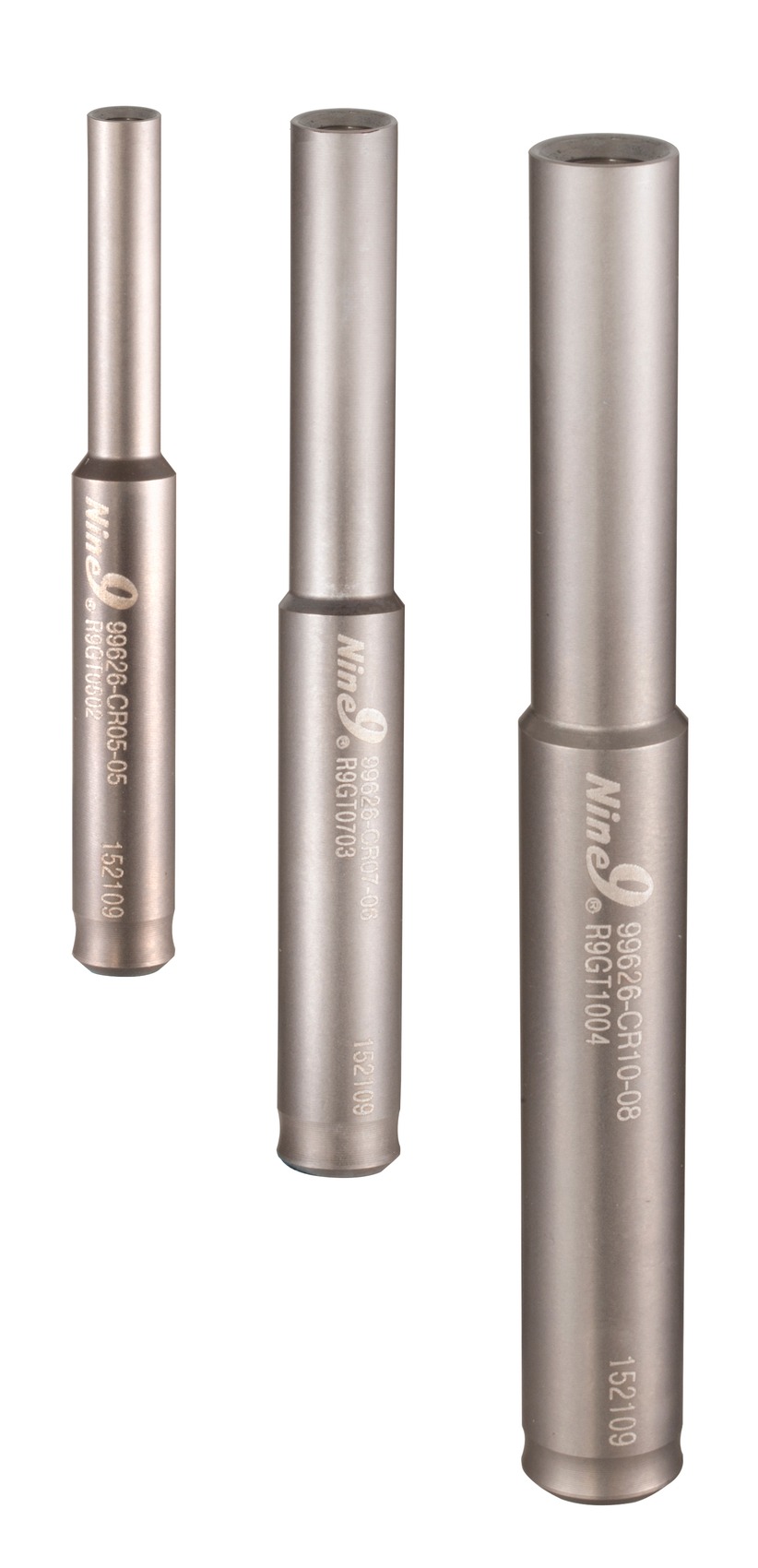

Die Halter sind aus hochfestem Stahl gefertigt und für Bearbeitungszentren mit hoher Spindeldrehzahl ausgelegt. Zylindrischer Schaft kompatibel mit ER-Spannzangen und Schrumpffuttern. Die Plattenaufnahme ist auf µm-genaue Sitztiefe ausgelegt.

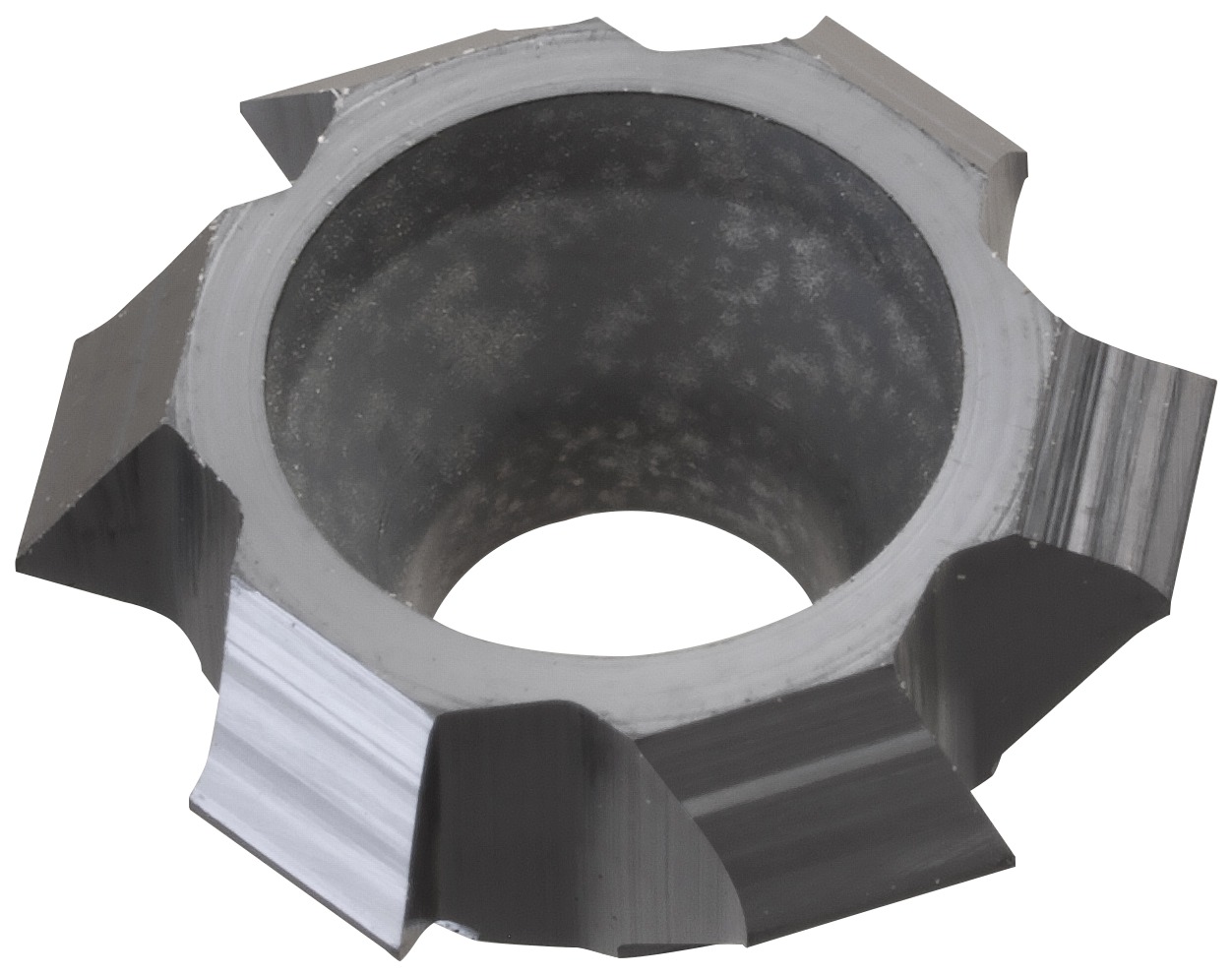

Die Wendeplatten sind speziell für den MCC-Halter geometriert. Jede Platte bietet 6 Schneidkanten: die Voraussetzung für den wirtschaftlichen Einsatz im Kleindurchmesser-Bereich. NC2032 als Universalsorte für Stahl bis HRC60, XP9000 für NE-Metalle.
Einsatzbereiche
Der MCC Mill ist für plane Fräsoperationen, Taschen und Konturfräsen ausgelegt: überall dort, wo Kleinbereich-Fräsen gefragt ist.
| Anwendung | Geeignet | Hinweis |
|---|---|---|
| Planfräsen und Schlichten | Ja | Zustellung ae bis 0,8×D, ap bis 0,3×D für beste Oberfläche |
| Taschenfräsen (Rechteck, Kontur) | Ja | Einstechen mit Rampe: kein senkrechtes Einstechen |
| Nutfräsen | Ja | ap max. 0,5×D für volle Nutbreite |
| Gehärtete Stähle <HRC60 | Ja, mit NC2032 | Sorte NC2032 einsetzen; Vc 30 bis 80 m/min |
| Aluminium und NE-Metalle | Ja | Vc bis 500 m/min; auf Spanabfuhr achten: ggf. MMS oder Druckluft |
| Senkrechtes Einstechen (Plunge) | Nein | Systembedingt nicht geeignet: immer mit Rampe einstechen |
Vorschub je Zahn fz kann bei stabilen Bedingungen um ±25 % angepasst werden. Für Aluminiumbearbeitung MMS oder Druckluftspülung empfohlen, um Aufbauschneiden zu vermeiden.
Richtwerte aus dem NINE9-Katalog
Richtwerte für den MCC Mill nach Werkstoff, Sortenwahl und Anwendung (Fasfräsen/Entgraten oder Gewindefräsen). Vorschub je Zahn fz: Gesamtvorschub ergibt sich aus fz × Zähnezahl × n. Werte können bei optimalen Bedingungen um ±25 % variieren.
| Werkstoff | Vc (m/min) | fz (mm/Z) | Sorte |
|---|---|---|---|
| Unlegierter Stahl | 80 bis 250 | 0,005 bis 0,12 | NC2032 |
| Legierter Stahl | 60 bis 200 | 0,005 bis 0,10 | NC2032 |
| Nichtrostender Stahl | 40 bis 120 | 0,005 bis 0,10 | NC2032 |
| Gusseisen | 60 bis 180 | 0,005 bis 0,10 | NC2032 |
| Nicht-Eisen-Metalle | 100 bis 500 | 0,005 bis 0,15 | XP9000 |
| Gehärtete Stähle <HRC60 | 30 bis 80 | 0,005 bis 0,05 | NC2032 |
Bei Nutfräsen volle Breite Vc um 20 bis 30 % reduzieren. Bei Aluminium MMS oder Druckluft einsetzen, um Aufbauschneidenbildung zu vermeiden.
| Werkstoff | Vc (m/min) | fz (mm/Z) | Sorte |
|---|---|---|---|
| Unlegierter Stahl | 40 bis 120 | 0,002 bis 0,013 | NC2032 |
| Legierter Stahl | 30 bis 90 | 0,002 bis 0,01 | NC2032 |
| Nichtrostender Stahl | 30 bis 80 | 0,002 bis 0,01 | NC2032 |
| Gusseisen | 40 bis 100 | 0,002 bis 0,01 | NC2032 |
| Nicht-Eisen-Metalle | 60 bis 200 | 0,002 bis 0,013 | XP9000 |
| Gehärtete Stähle <HRC50 | 20 bis 60 | 0,002 bis 0,008 | NC2032 |
Aufwärts- und Außengewindefräsen wird für alle Gewinde empfohlen, außer für 55°-PT-Gewinde.
Passende Produkte

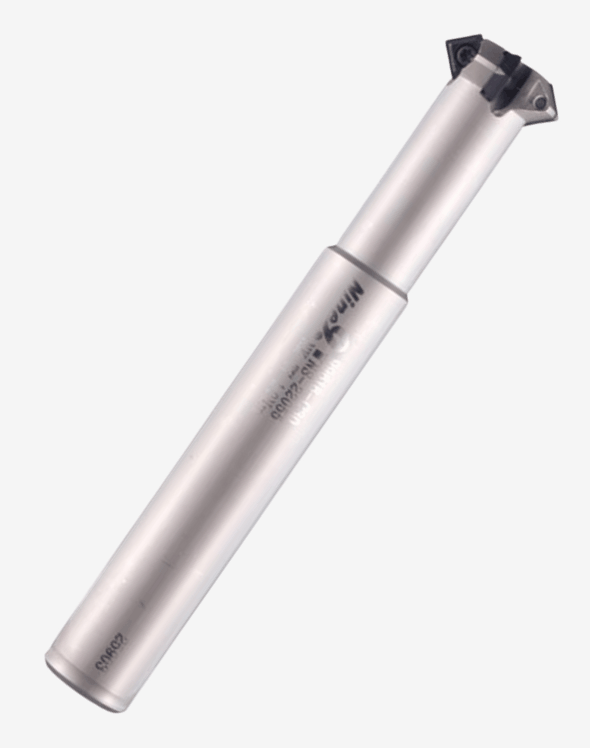

Fasenfräser · Nachbearbeitung
Nach dem Fräsen mit dem MCC Mill folgt oft das Entgraten und Fasen gefräster Kanten. Die NINE9 Faswerkzeuge ab Ø7 mm schließen die Prozesskette in einer Aufspannung ab.
Zur Kategorie

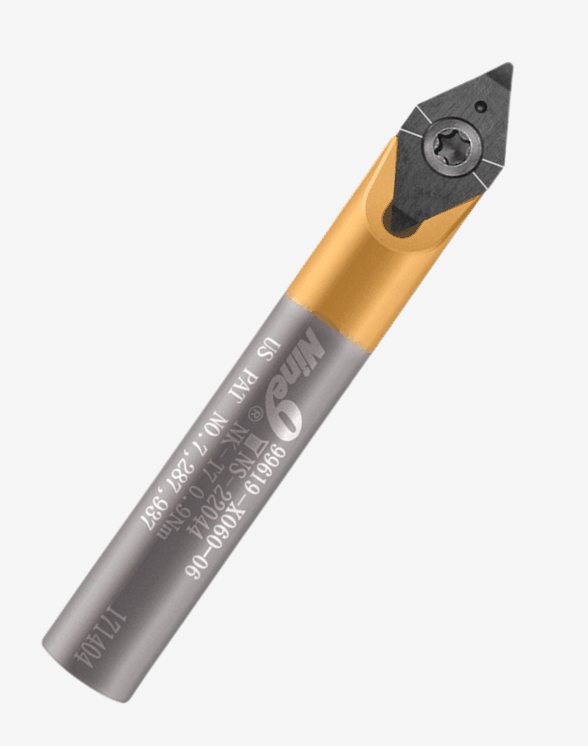

Gravierbohrer · Markierung
