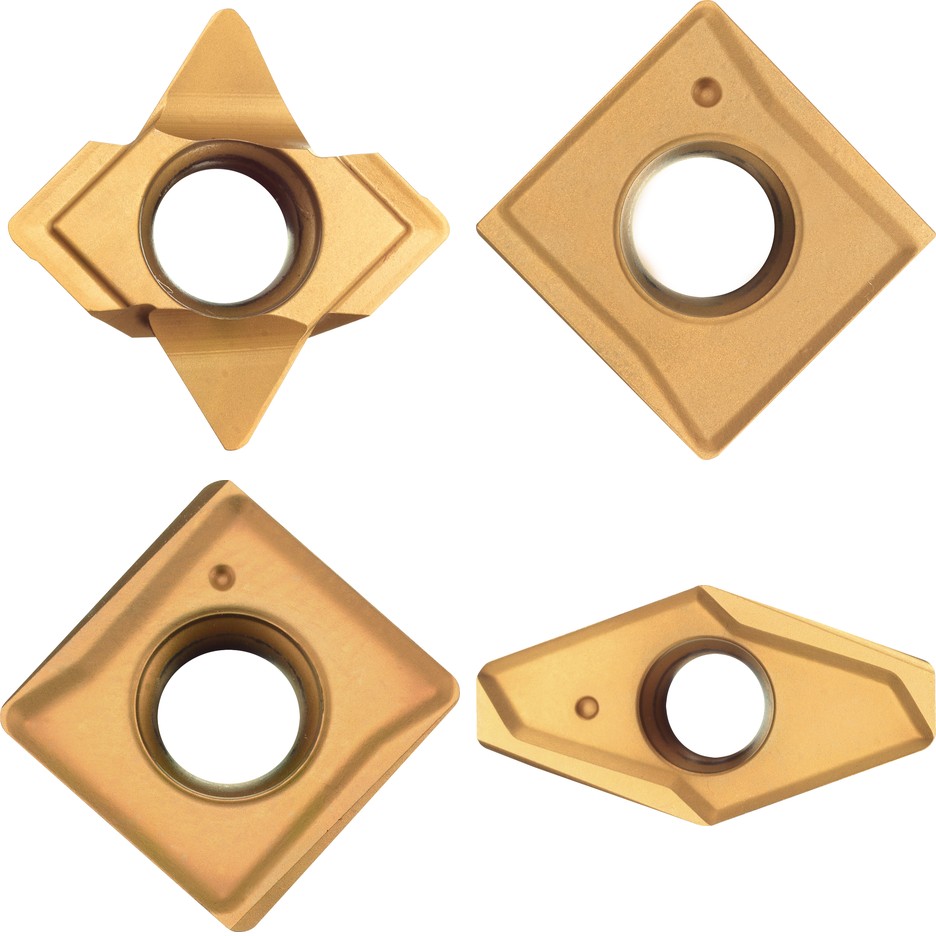

Indexierbare Wendeschneidplatten für präzises Zentrieren und Ansenken. NC-Spot und ACE-Spot: Spitzenwinkel 60° bis 145°, ab Lager verfügbar. Generalimporteur proZerspanung.
Produktlinie · NINE9

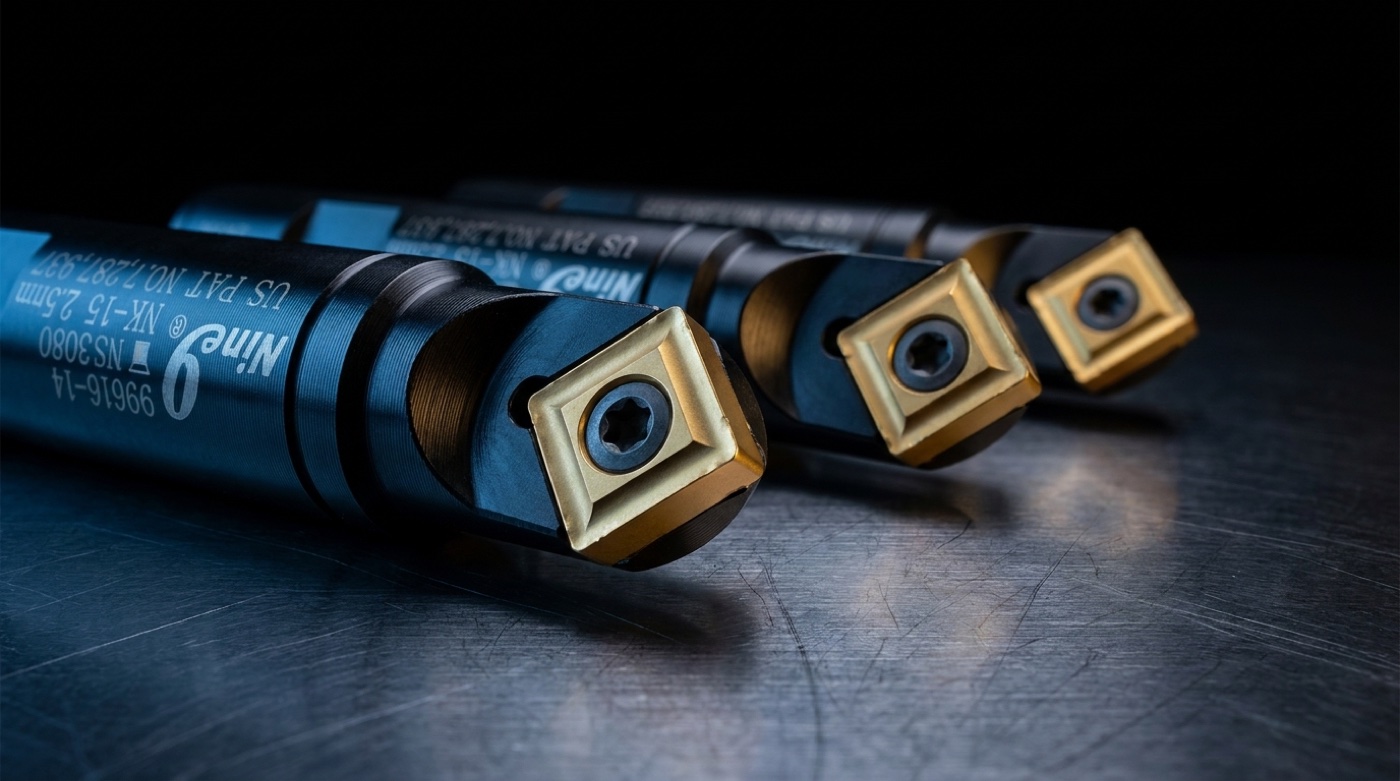

NC-Anbohrer: im Englischen Spotting Drill: setzen die Startposition einer Bohrung exakt fest, bevor der Spiralbohrer ansetzt. Das verhindert Weglaufen, sichert die Lagegenauigkeit und verlängert die Standzeit des Folgewerkzeugs.

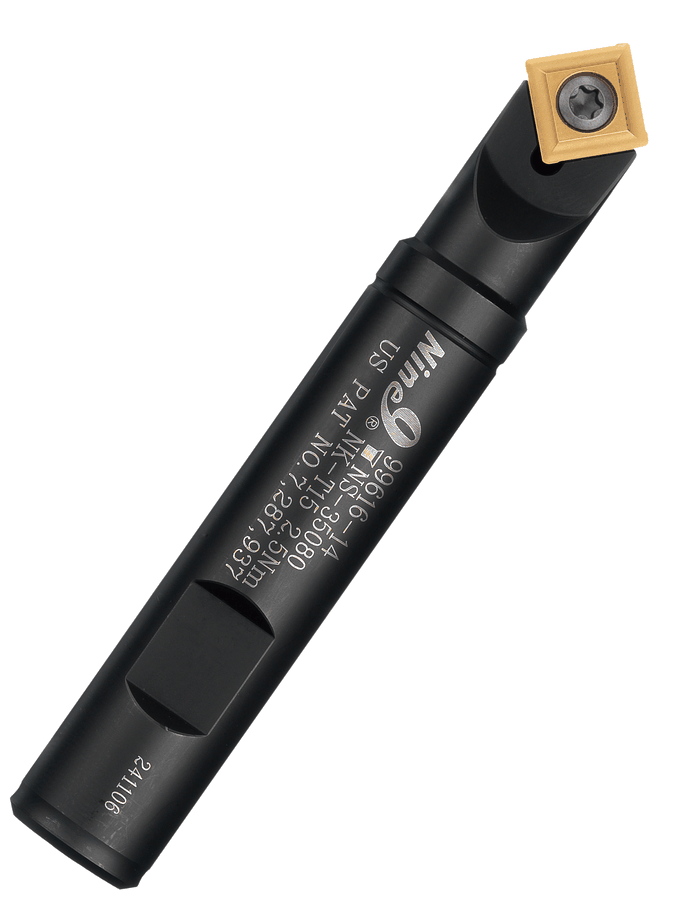

Das NINE9-Wendeplatten-System trennt Grundkörper und Schneidplatte konsequent: Ist die Platte verschlissen, wird nur sie getauscht. Der Stahlgrundkörper bleibt im Einsatz: kein Nachschärfen, kein Neupreis für das komplette Werkzeug.
Technische Vorteile
Entwickelt für wirtschaftliche CNC-Serienfertigung: präzise Positionierung, schneller Schneidplattenwechsel, geringere Werkzeugkosten.
Produktserien

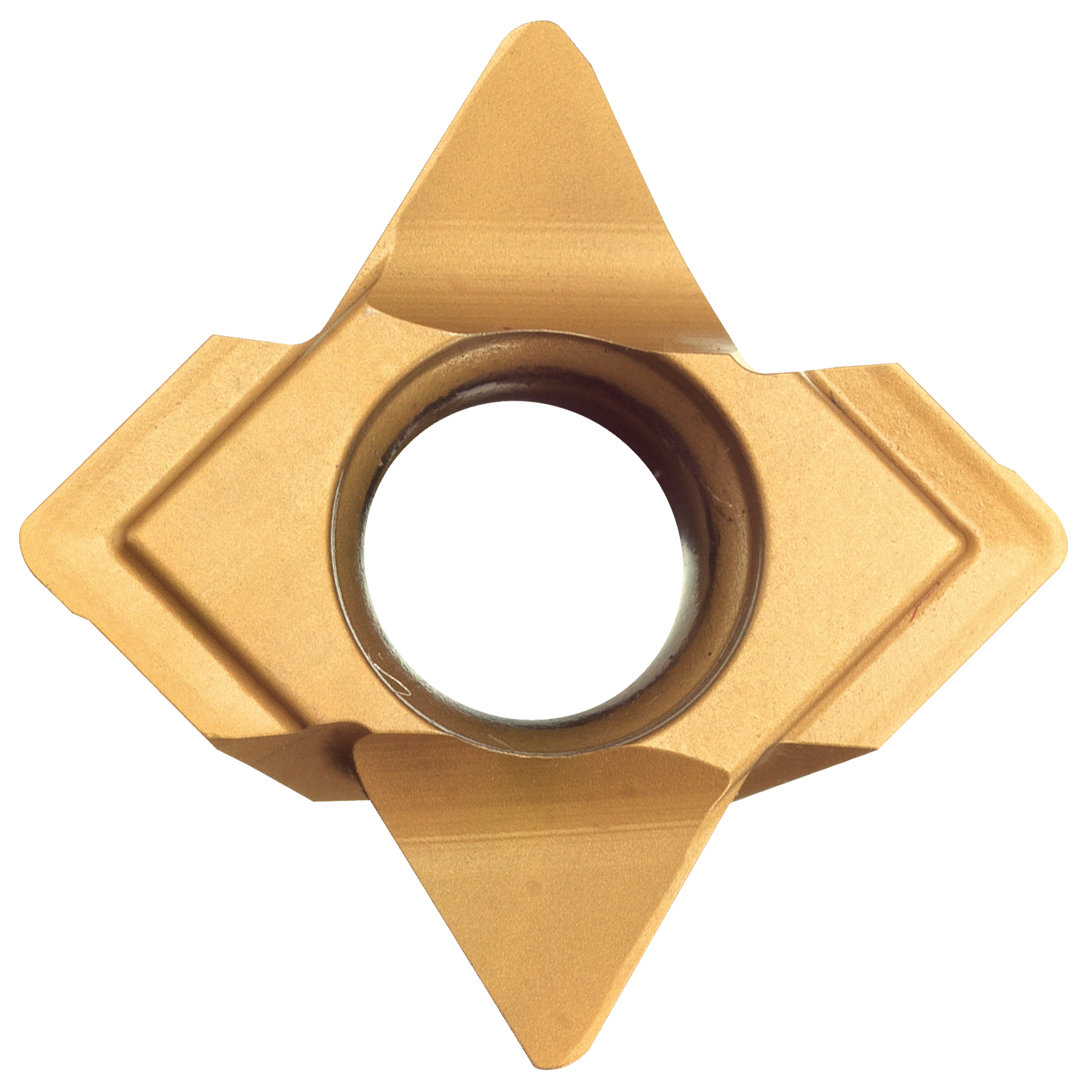

Die bewährte Standard-Anbohrer-Serie von NINE9. Indexierbare Wendeschneidplatten, breite Winkelauswahl, kompatibel mit marktgängigen Werkzeughaltern: der tägliche Einsatz in der CNC-Serienfertigung.

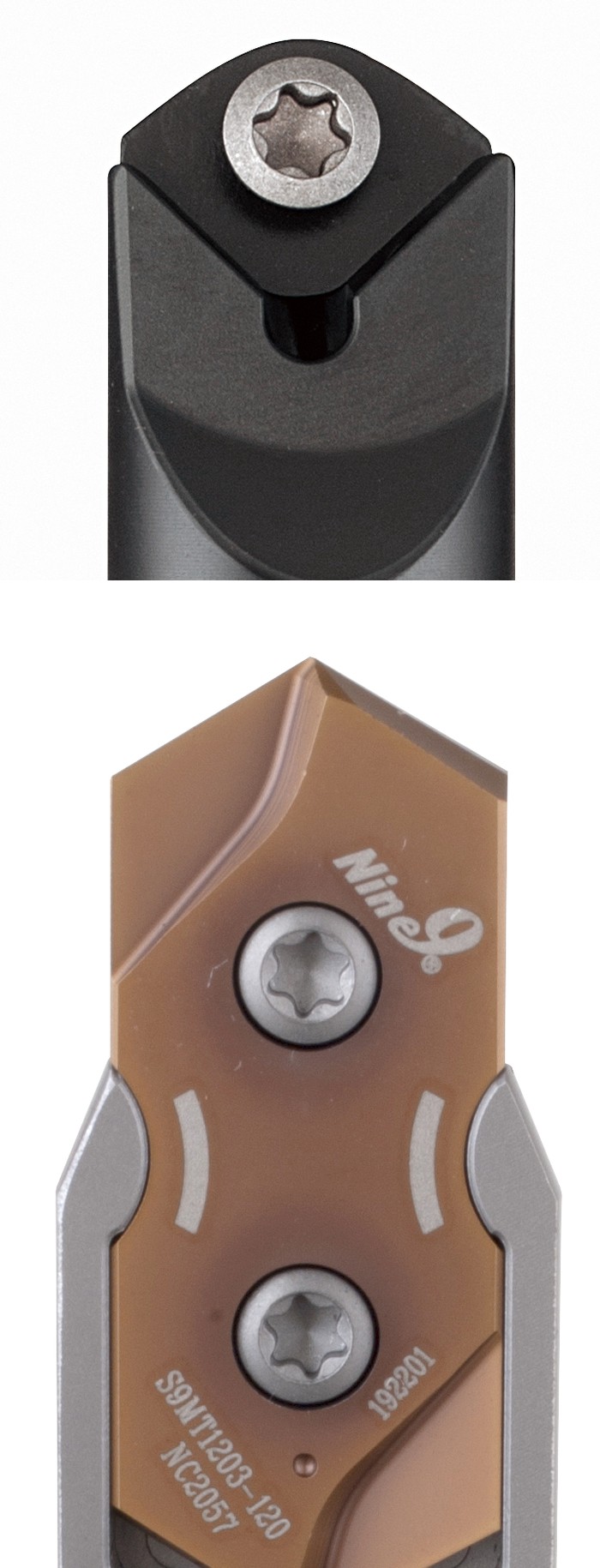

Die erweiterte ACE-Spot-Serie mit optimierter Plattengeometrie für erhöhte Präzisionsanforderungen. Für enge Lagetoleranzen, härtere Werkstoffe und anspruchsvolle Bearbeitungsaufgaben.
Einsatzbereiche
Ein Werkzeug, mehrere Anwendungen: Zentrieren, Anfasen, Ansenken und Gravieren mit demselben Wendeplatten-System. Der Spitzenwinkel des NC-Anbohrers sollte dabei immer dem Spitzenwinkel des Folgewerkzeugs entsprechen oder kleiner sein: so greift der Bohrer sauber in die vorbereitete Senkung ein. Praxisempfehlung, keine Herstellervorgabe.
Stahl, Edelstahl, Gusseisen
Stahl, rostfreier Stahl, Titan
DIN 7991 / ISO 10642 · Stahl, Aluminium, NE-Metalle
Stahl, NE-Metalle
Stahl, Aluminium, Gusseisen
Stahl, Edelstahl
Konturenfasen auf Bearbeitungszentren, mit demselben Wendeplatten-System
Nutenherstellung und Gravur auf Bearbeitungszentren, ohne Werkzeugwechsel
Schnittdaten für alle Werkstoffe finden Sie im nächsten Abschnitt. Kühlmittel-Empfehlung je nach Werkstoff und Anwendung auf Anfrage.
Richtwerte aus dem NINE9-Katalog
Richtwerte für die ACE-Spot-Serie, Baugröße wählen. Für die NC-Spot-Serie liegen aktuell keine belastbaren Katalog-Schnittdaten vor: exakte Empfehlung für Ihre Anwendung über den Tool-Finder oder direkt auf Anfrage.
| Werkstoff | Vc (m/min) | f 60° (mm/U) | f 90° (mm/U) | f 120° (mm/U) | f 142° (mm/U) | Sorte |
|---|---|---|---|---|---|---|
| Unlegierter Stahl C<0,3 % | 120 bis 250 | 0,02 bis 0,08 | 0,03 bis 0,10 | 0,03 bis 0,12 | 0,03 bis 0,12 | NC5254 |
| Unlegierter Stahl C>0,3 % | 100 bis 220 | 0,02 bis 0,08 | 0,03 bis 0,10 | 0,03 bis 0,12 | 0,03 bis 0,12 | NC2057 |
| Niedriglegierter Stahl C<0,3 % | 100 bis 200 | 0,02 bis 0,07 | 0,03 bis 0,08 | 0,03 bis 0,10 | 0,03 bis 0,10 | NC5254 |
| Hochlegierter Stahl | 80 bis 180 | 0,02 bis 0,06 | 0,03 bis 0,07 | 0,03 bis 0,08 | 0,03 bis 0,08 | NC2057 |
| Nichtrostender Stahl | 30 bis 80 | 0,01 bis 0,03 | 0,01 bis 0,04 | 0,01 bis 0,04 | 0,01 bis 0,04 | NC5254 |
| Gusseisen | 80 bis 180 | 0,02 bis 0,08 | 0,03 bis 0,10 | 0,03 bis 0,12 | 0,03 bis 0,12 | NC2057 |
| Nicht-Eisen-Metalle | 150 bis 300 | 0,03 bis 0,10 | 0,03 bis 0,12 | 0,03 bis 0,15 | 0,03 bis 0,15 | XP9000 |
Richtwerte für SI08-Platten (S9MT0802), Anbohren-Anwendung. Für Fasen-Anwendungen: siehe ACE Anbohrer.
