Wendeplatten-Zentrierbohrer · DIN 332 · NINE9
Der weltweit erste Wendeplatten-Zentrierbohrer. Pilotdurchmesser 1 bis 10 mm, Wiederholgenauigkeit 0,02 mm: kein Nachmessen nach jedem Plattenwechsel. Generalimporteur proZerspanung.
Produktlinie · NINE9

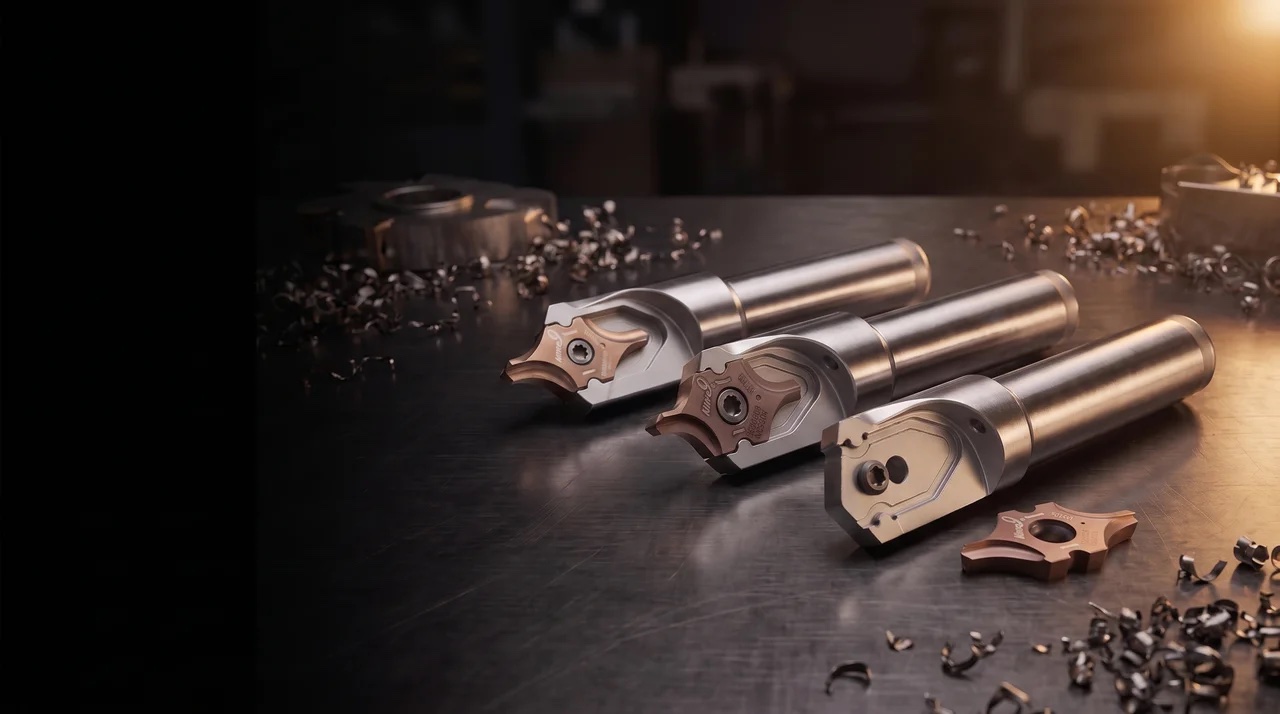

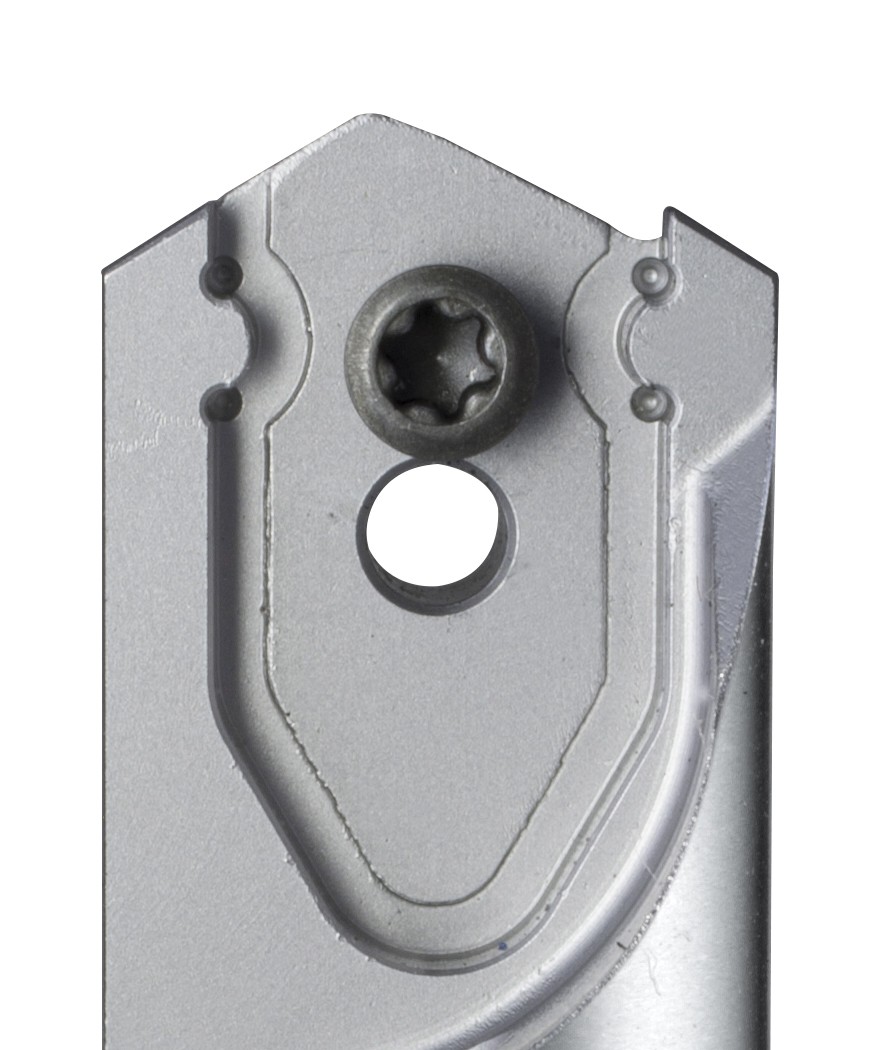

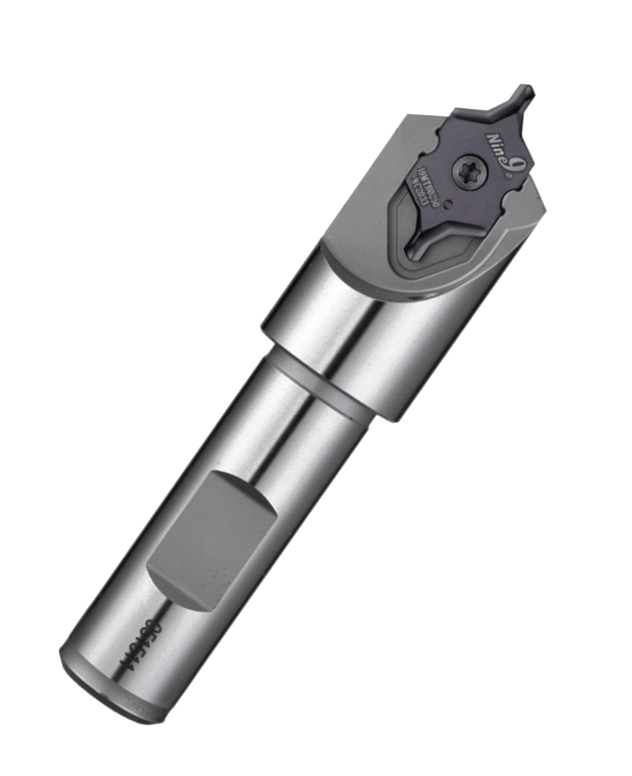

Der i-Center ist ein Markenname von NINE9: dem Erfinder des weltweit ersten wendeplattenbasierten Zentrierbohrers. Statt das komplette Werkzeug nach Verschleiß zu ersetzen, wird nur die Wendeschneidplatte gewechselt. Der Grundkörper verbleibt im Halter, die Werkzeuglänge bleibt konstant.
Das bedeutet: Keine erneute Vermessung nach dem Plattenwechsel. In der Serienfertigung entfällt damit ein Einrichtschritt komplett: konform mit DIN 332, ISO 866 und ISO 2540.
Technische Vorteile
Entwickelt als wirtschaftliche Alternative zu HSS- und VHM-Zentrierwerkzeugen: mit deutlich höheren Standzeiten und reproduzierbaren Werkzeuglängen.
Plattentypen

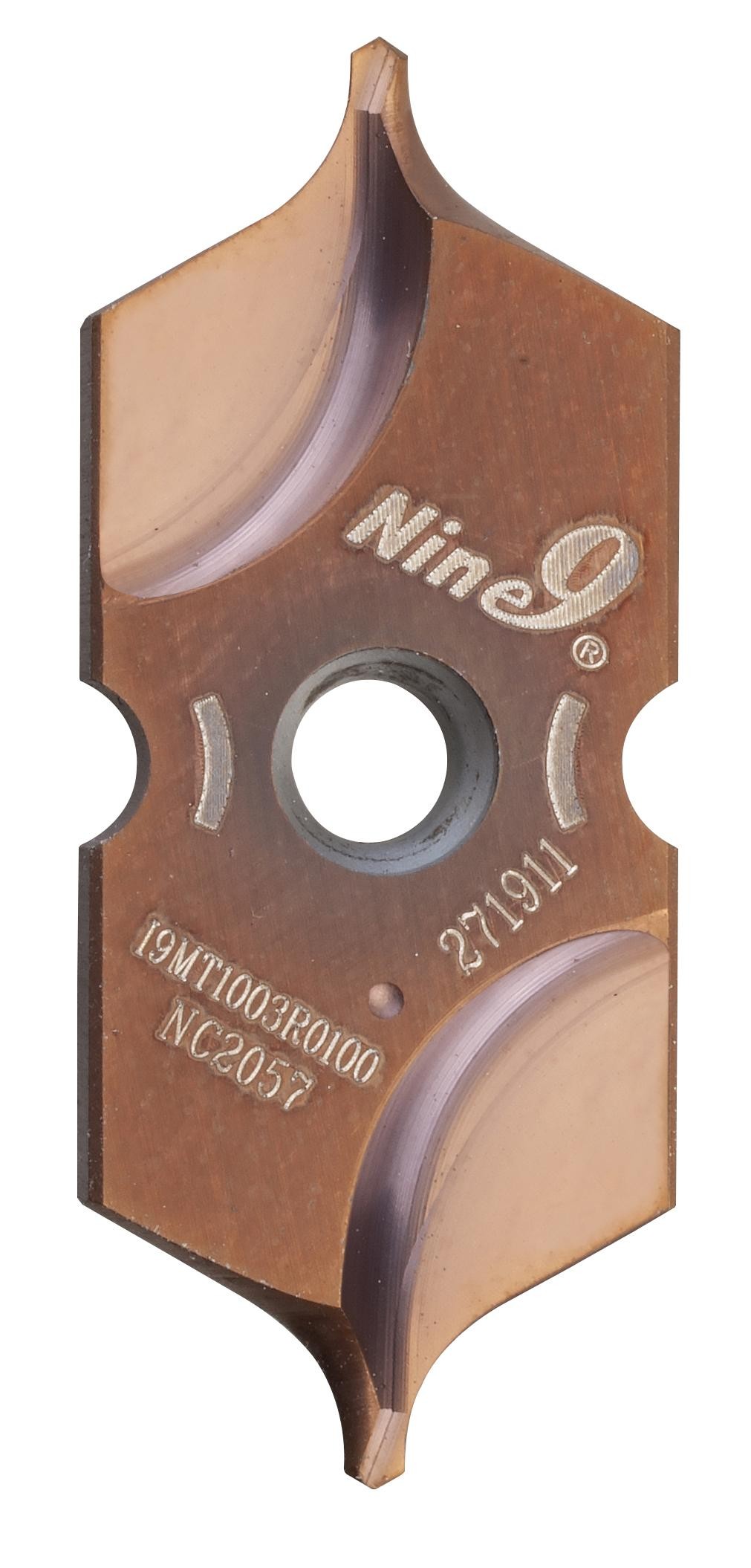

Plattentyp für kleine Pilotdurchmesser ab 1,0 mm. Helica-Beschichtung (P40) für hohe Schnittstabilität. Vollständig geschliffene Wendeschneidplatte für maximale Positioniergenauigkeit.
Plattentyp für Pilotdurchmesser bis 3,15 mm, überlappend mit IC08 im unteren Bereich. AlTiN+TiSiN-Beschichtung (P35): Universalsorte für alle Stahlsorten, hohe Hitzebeständigkeit und optimale Schnittstabilität. Für Gusseisen sowie größere Pilotdurchmesser stehen die Plattengrößen IC12 (Ø2,0 bis 3,15 mm), IC16 (Ø4,0 bis 5,0 mm), IC20 (Ø6,3 bis 8,0 mm) und IC25 (Ø10,0 mm) mit der Sorte NC2033 (K20F, TiAlN) zur Verfügung.
Einsatzbereiche
Der i-Center deckt alle gängigen Normen für Zentrierbohrungen ab: von der einfachen Form A bis zur schutzgesenkten Form B und der Radius-Form R für empfindliche Werkstücke.
DIN 332 / ISO 866 · Dreh- und Frästeile · Ø2,0–3,15 mm
DIN 332 / ISO 2540 · verhindert Transportschäden und Gratbildung · Ø1,0–10,0 mm

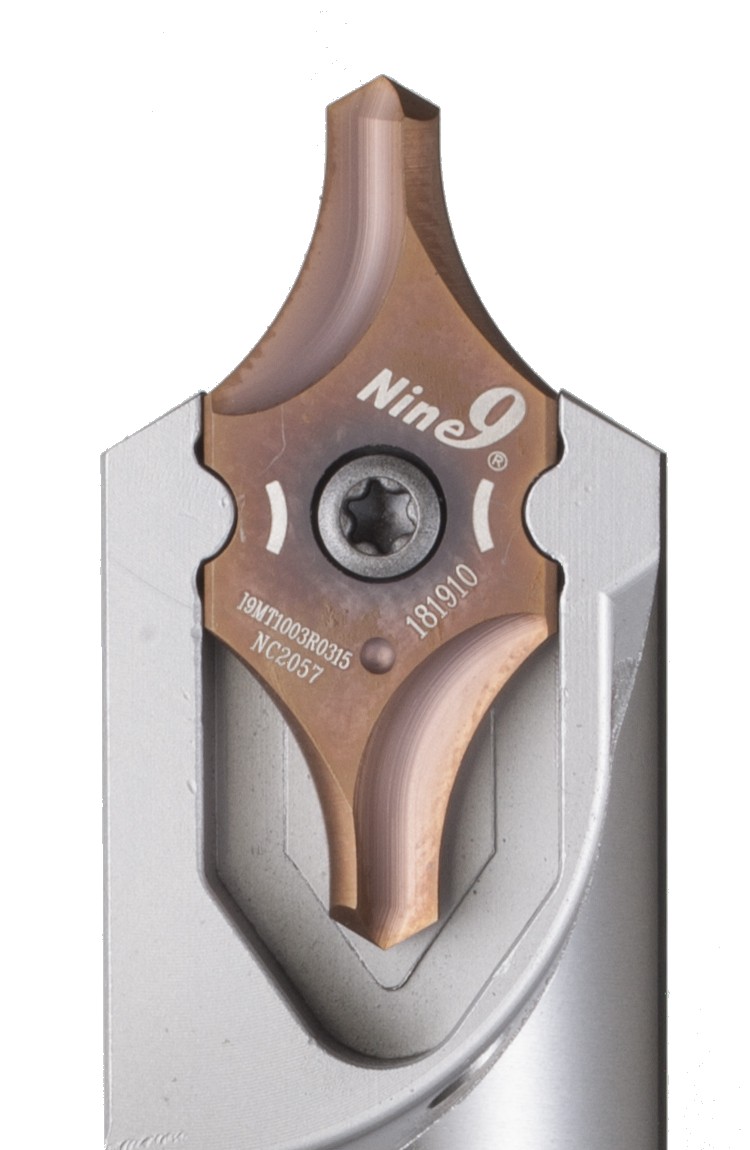

DIN 332 / ISO 2541 · reduziert Kerbwirkung für biegebeanspruchte Wellen · Ø1,0–10,0 mm
60°-Kegelwinkel · Ø2,0–10,0 mm

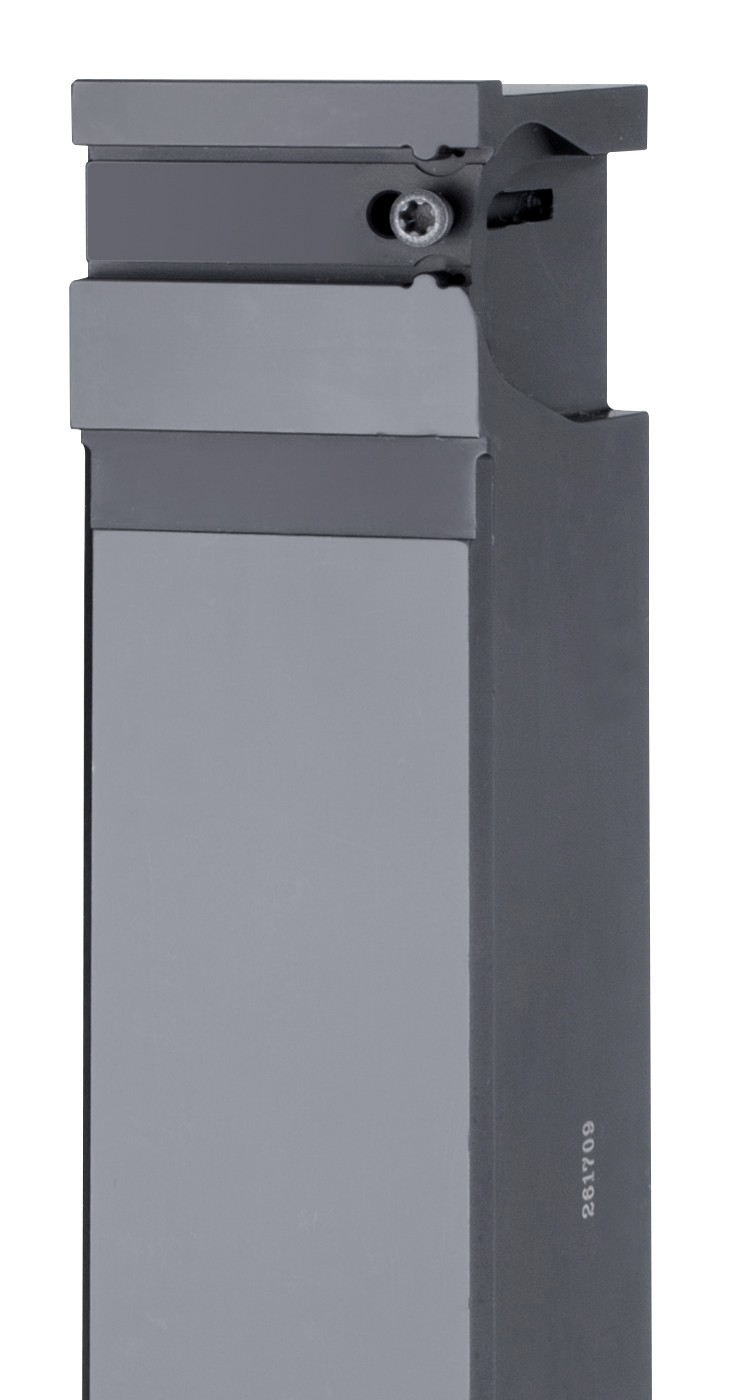

CNC-Drehmaschinen: Ausrichtungsfehler <0,02 mm einhalten · Ø1,0–10,0 mm
Typische Anwendungsfelder: Getriebewellen, Motorkomponenten, Lagersitze, Spindeln, Schleifteile, Kreuzgelenke: überall wo Zentrierbohrungen als Bezugspunkte für Folgebearbeitungen dienen.
Leistungsvergleich aus dem NINE9-Katalog
Vergleichswerte für niedriglegierten Stahl (850 N/mm²), Ø3,15 mm Pilotdurchmesser, 7,2 mm Bohrtiefe: aus dem NINE9-Katalog. Exakte Richtwerte für Ihre Anwendung auf Anfrage.
| Werkzeug | Vc (m/min) | n (U/min) | f (mm/U) | F (mm/min) | Zeit/Loch | Bohrungen/Schneide |
|---|---|---|---|---|---|---|
| i-Center IC10 (NC2057) | 65 | 6.570 | 0,12 | 788 | 0,55 s | 7.000 |
| HSS-Zentrierbohrer (TiN) | 17 | 1.718 | 0,02 | 34 | 12,5 s | 700 |
| VHM-Zentrierbohrer | 65 | 6.570 | 0,10 | 657 | 0,65 s | 5.000 |
Quelle: NINE9-Katalog 2025, Seite 62. Maschinentyp: Vertikales BAZ, BT40 mit Innenkühlung. Kühlung i-Center: Emulsion, Außen- und Innenkühlung. Der i-Center erreicht bei gleicher Schnittgeschwindigkeit wie VHM einen 20 % höheren Vorschub und 40 % längere Standzeit.
Passende Produkte
Spotting Drill · Wendeplatten-System
Vor dem i-Center kommt der NC-Anbohrer: Er setzt die Startposition exakt und verhindert Weglaufen. NC-Spot und ACE-Spot mit 60° bis 145° Spitzenwinkel.
Zur Kategorie

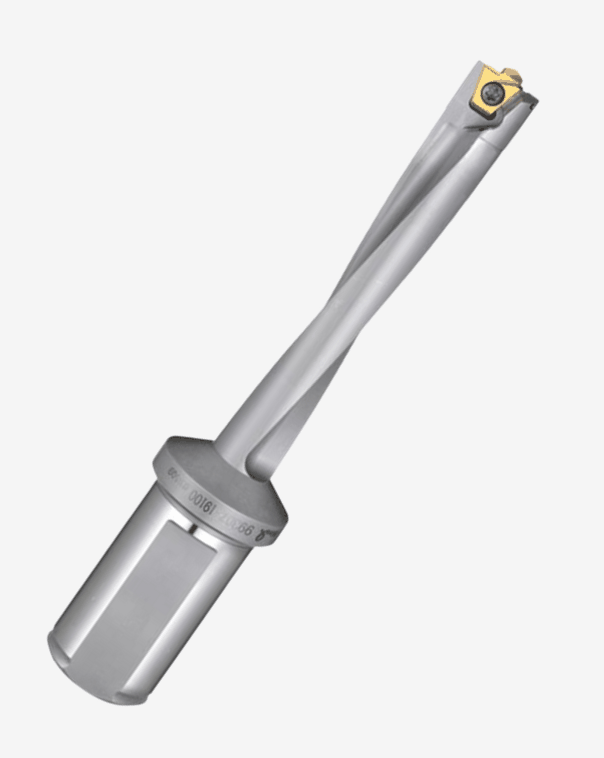

Tieflochbohren · 5xD bis 12xD
