Fasenfräser · Wendeplatten-System · NINE9
Das kleinste wendeplattenbasierte Fas- und Ansenkwerkzeug seiner Klasse: ab Ø7 mm. 4 Schneidkanten je WSP, Vorwärts- und Rückwärtsfasen, Rückwärts-Zirkularfasen. Direktimport proZerspanung.
Produktlinie · NINE9

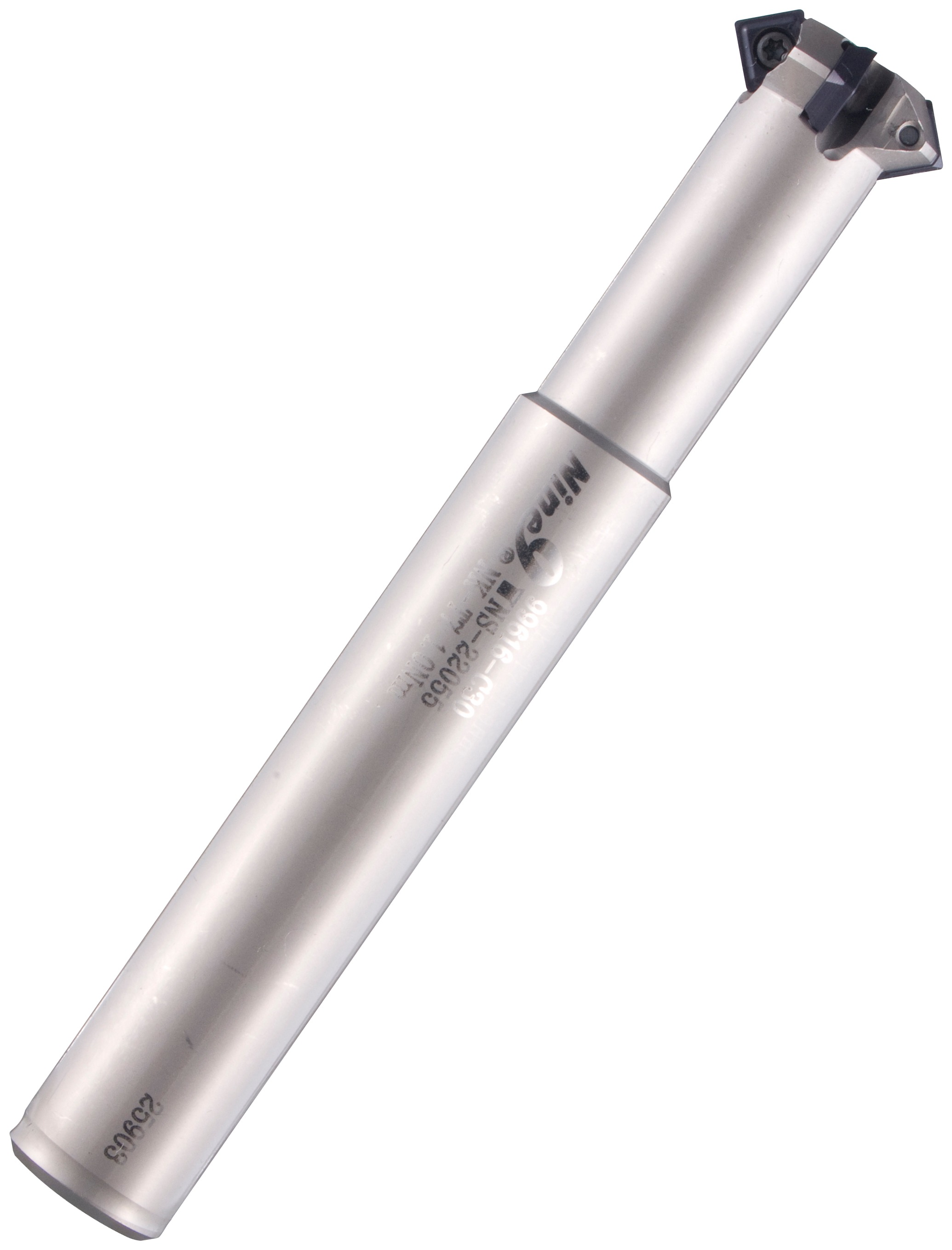

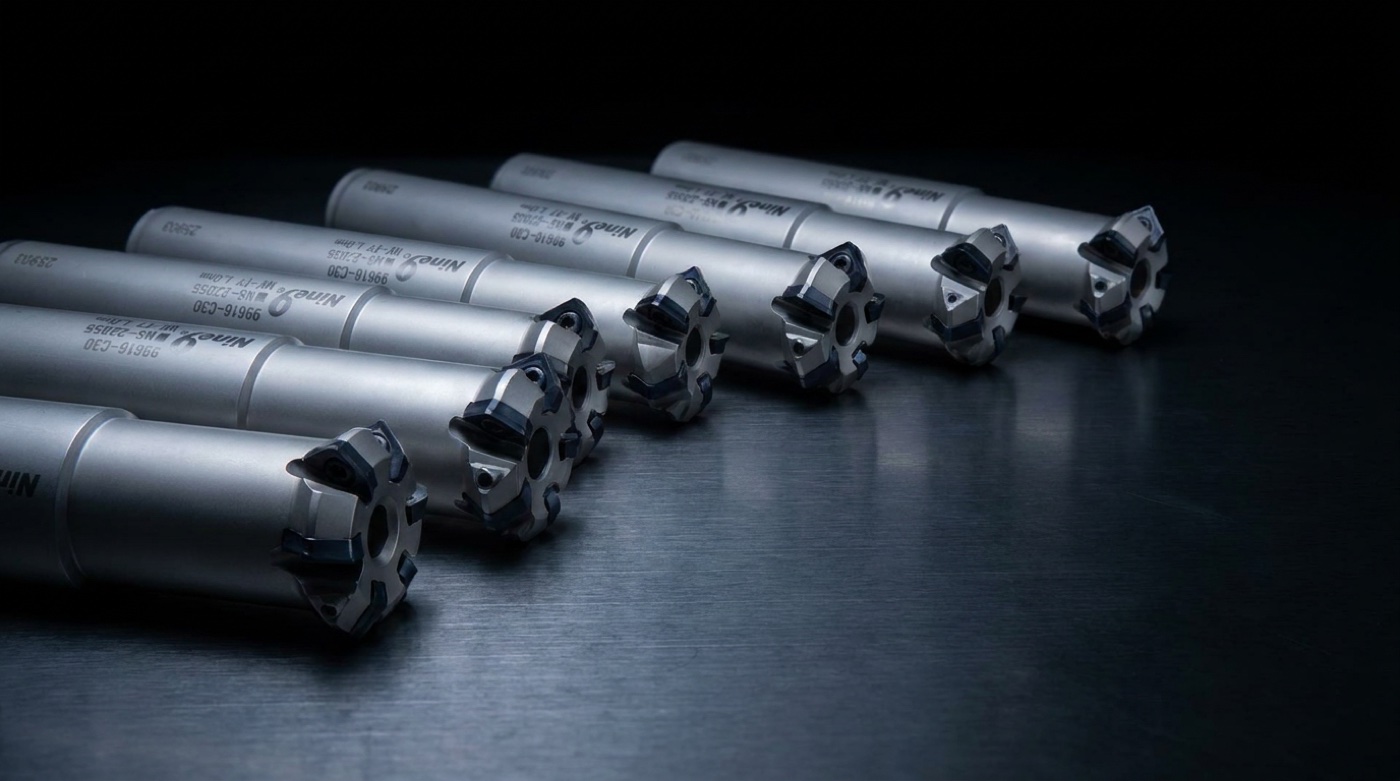

Fasenwerkzeuge starten üblicherweise bei Ø10 mm oder größer: und damit mit großen Wendeschneidplatten, die pro Kante teuer und nach wenigen Einsätzen verbraucht sind. NINE9 bricht dieses Paradigma: Das Faswerkzeug der C-Serie beginnt bei Ø7 mm und nutzt kompakte WSP mit jeweils 4 verwendbaren Schneidkanten.
Das Resultat ist ein Vorschub, der bei Werkzeugen 8,72 × höher liegt als bei Mitbewerbern mit größerer Wendeplatte: bei geringerem Plattenverbrauch und besserem Einstieg in engere Bohrungsgeometrien.
Technische Vorteile
Vier Schneidkanten, minimaler Durchmesser, maximale Flexibilität: das Konzept schlägt Vollhartmetall-Fasenfräser in der Wirtschaftlichkeit deutlich.
Systemkomponenten

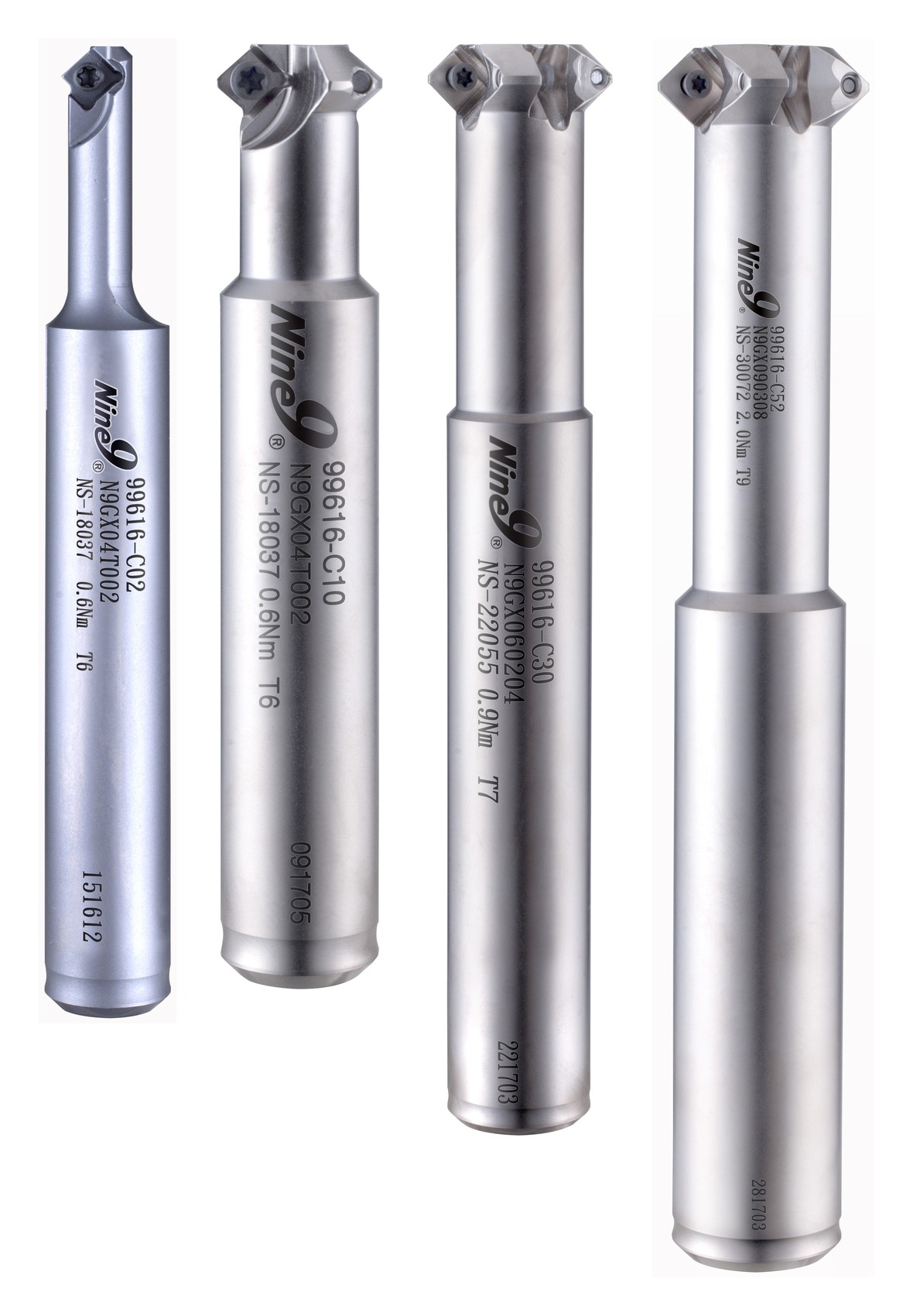

Die C-Serie umfasst Halter von C02 bis C52, Fasbereich bis 32 mm. Der Schaft passt in Standardaufnahmen; der kompakte Kopf mit Schneidplatten-Sitz ermöglicht auch den Einsatz in beengten Arbeitsbereichen. 45° Faswinkel als Standardgeometrie.

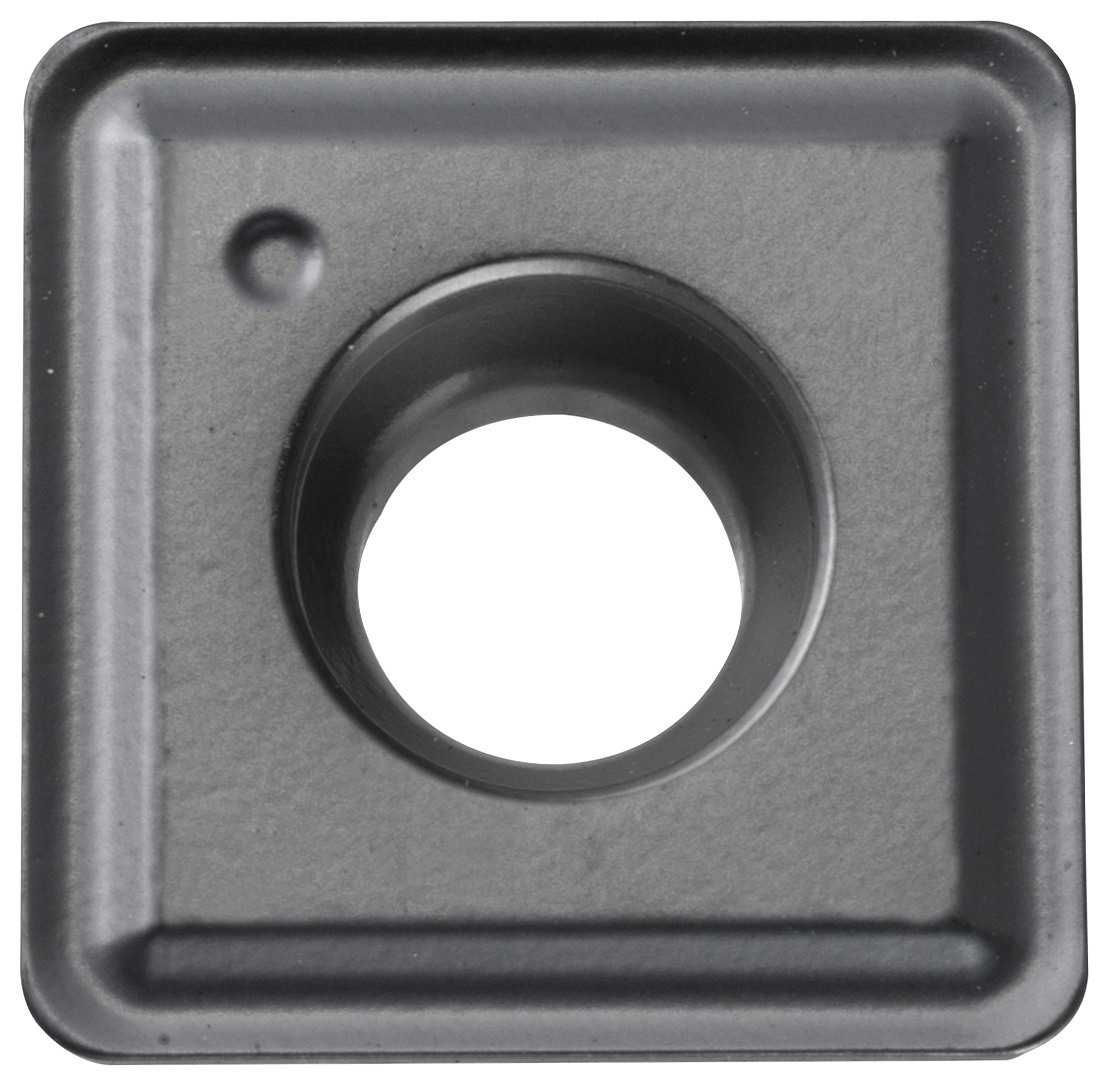

Drei Plattengrößen decken den gesamten Durchmesserbereich ab. Jede Platte bietet 4 nutzbare Schneidkanten: keine Platte wird nach der ersten Kante entsorgt. Sorte NC9071 für Stahl und NE-Metalle; NC2032 für anspruchsvollere Werkstoffe.
Einsatzbereiche
Das NINE9 Faswerkzeug deckt ein breites Spektrum an Fasoperationen ab: von der Standardfase bis zur komplexen Rückwärts-Zirkularfase.
| Anwendung | Geeignet | Hinweis |
|---|---|---|
| Standardfase 45° an Bohrungseingang | Ja | Direkteinsatz nach dem Bohren, kein Umrüsten nötig |
| Rückwärtsfase an Bohrungsausgang | Ja | Gleiche WSP, Werkzeug wird axial zurückgezogen und dreht rückwärts |
| Rückwärtszirkularfasen | Ja | Interpolation in der Ebene, gleichmäßige Fase am Bohrungsausgang |
| Planfräsen | Ja | Begrenzte Zustelltiefe: nicht als Hauptfräswerkzeug einsetzen |
| Einsatz nach Super Power Drill-Bohrungen | Empfohlen | Direkter Werkzeugwechsel, kein Umspannen des Werkstücks erforderlich |
| Unterbrochener Schnitt (Paketbohrungen) | Eingeschränkt | Schnittgeschwindigkeit anpassen |
Vorschub kann bei stabilen Schnittbedingungen um ±25 % angepasst werden. Innenkühlung nicht zwingend erforderlich, verbessert aber Standzeit bei gehärtetem Stahl und nichtrostendem Stahl.
Richtwerte aus dem NINE9-Katalog
Richtwerte für Fasenwerkzeuge der C-Serie, getrennt nach Halterreihe. Vorschübe nach Plattengröße (N9GX04 / N9GX060204 / N9GX090308). Werte können bei optimalen Bedingungen um ±25 % variieren.
| Werkstoff | Vc (m/min) | f N9GX04 (mm/Z) | f N9GX060204 (mm/Z) | f N9GX090308 (mm/Z) | Sorte |
|---|---|---|---|---|---|
| Unlegierter Stahl C<0,3 % (SS400) | 150 bis 350 | 0,06 bis 0,12 | 0,10 bis 0,25 | 0,10 bis 0,25 | NC9071 |
| Unlegierter Stahl C>0,3 % (S50C) | 200 bis 400 | 0,06 bis 0,12 | 0,10 bis 0,25 | 0,10 bis 0,25 | NC2032 |
| Niedriglegierter Stahl (SCM420) | 180 bis 260 | 0,06 bis 0,10 | 0,10 bis 0,20 | 0,10 bis 0,20 | NC9071 |
| Hochlegierter Stahl (SKD11) | 120 bis 200 | 0,06 bis 0,10 | 0,10 bis 0,15 | 0,10 bis 0,15 | NC2032 |
| Nichtrostender Stahl (SUS304) | 120 bis 180 | 0,06 bis 0,10 | 0,06 bis 0,15 | 0,10 bis 0,20 | NC9071 |
| Gusseisen (FC25) | 120 bis 180 | 0,06 bis 0,10 | 0,10 bis 0,15 | 0,10 bis 0,20 | NC2032 |
| NE-Metalle / Aluminium (A6061) | 200 bis 600 | 0,06 bis 0,15 | 0,10 bis 0,25 | 0,10 bis 0,25 | NC9071 |
| Gehärtete Stähle <HRC50 | 80 bis 100 | 0,06 bis 0,10 | 0,06 bis 0,12 | 0,10 bis 0,15 | NC2032 |
Die Richtwerte gelten für 45°-Fasoperationen.
| Werkstoff | Vc (m/min) | f N9GX04T002 (mm/Zahn) | Sorte |
|---|---|---|---|
| Unlegierter Stahl C<0,3 % (SS400) | 60 bis 120 | 0,02 bis 0,07 | NC9071 |
| Unlegierter Stahl C>0,3 % (S50C, P5) | 60 bis 120 | 0,02 bis 0,07 | NC2032 |
| Niedriglegierter Stahl (SCM420) | 60 bis 120 | 0,01 bis 0,04 | NC9071 |
| Hochlegierter Stahl (SKD11) | 60 bis 120 | 0,02 bis 0,07 | NC2032 |
| Nichtrostender Stahl (SUS304) | 30 bis 100 | 0,01 bis 0,04 | NC9071 |
| Gusseisen (FC25) | 60 bis 120 | 0,02 bis 0,06 | NC2032 |
| NE-Metalle / Aluminium (A6061) | 80 bis 150 | 0,03 bis 0,10 | NC9071 |
Die Richtwerte gelten für die kleinste Halterreihe (C02, C04, C06) mit Plattengröße N9GX04T002, max. Fasbreite 1,5 mm.
Produktlinie · NINE9
Neben dem Fasen mit gerader Kante deckt NINE9 auch das Verrunden von Kanten ab: die Corner-Rounding-Serie fräst definierte Radien statt einer geraden 45°-Fase. Zwei Baureihen stehen zur Wahl, je nach benötigtem Radius und Abstufung.
Die R-Serie deckt größere Rundungsradien für allgemeines Radienfräsen an Kanten und Konturen ab.
R-Serie Größere Rundungsradien für allgemeines Radienfräsen
RC-Serie Feiner gestufte Eckenradien, auch in Zoll-Bruchteilen

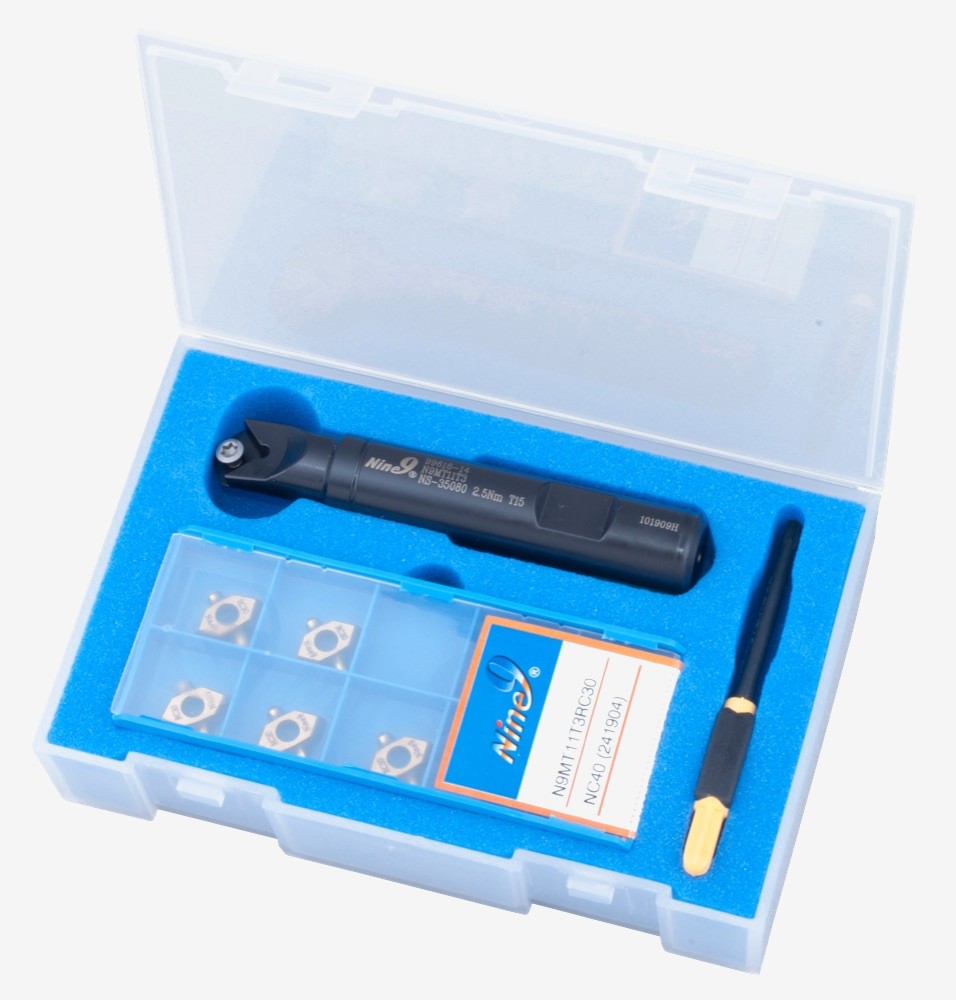

Als Starter-Kit erhältlich Halter, Wechselplatten und Schlüssel im Set
| Serie | Radienstufung | Einsatz |
|---|---|---|
| R-Serie | Größere Radien, wenige Stufen (z. B. R10 bis R30) | Allgemeines Radienfräsen an Kanten und Konturen |
| RC-Serie | Feine Abstufung, auch in Zoll-Bruchteilen (z. B. RC05 bis RC30, RC 1/64 bis RC 1/8) | Präzises Verrunden von Werkstückkanten |
Welche Serie zur jeweiligen Anwendung passt, klären wir direkt mit Ihnen.
