Drehmoment-Adapter · 6,0 bis 18,0 Nm · SLOKY
Click-Mechanismus für größere Schrauben: 6,0 bis 18,0 Nm. Ø16 bis 20 mm. Für Handwerk und Montage: von Solarpanel-Halterungen über Zaun- und Metallbau bis zu allgemeinen Verschraubungsarbeiten, ebenso für Werkzeughalter-Klemmschrauben im CNC-Umfeld. Direktimport proZerspanung.
Produktlinie · SLOKY

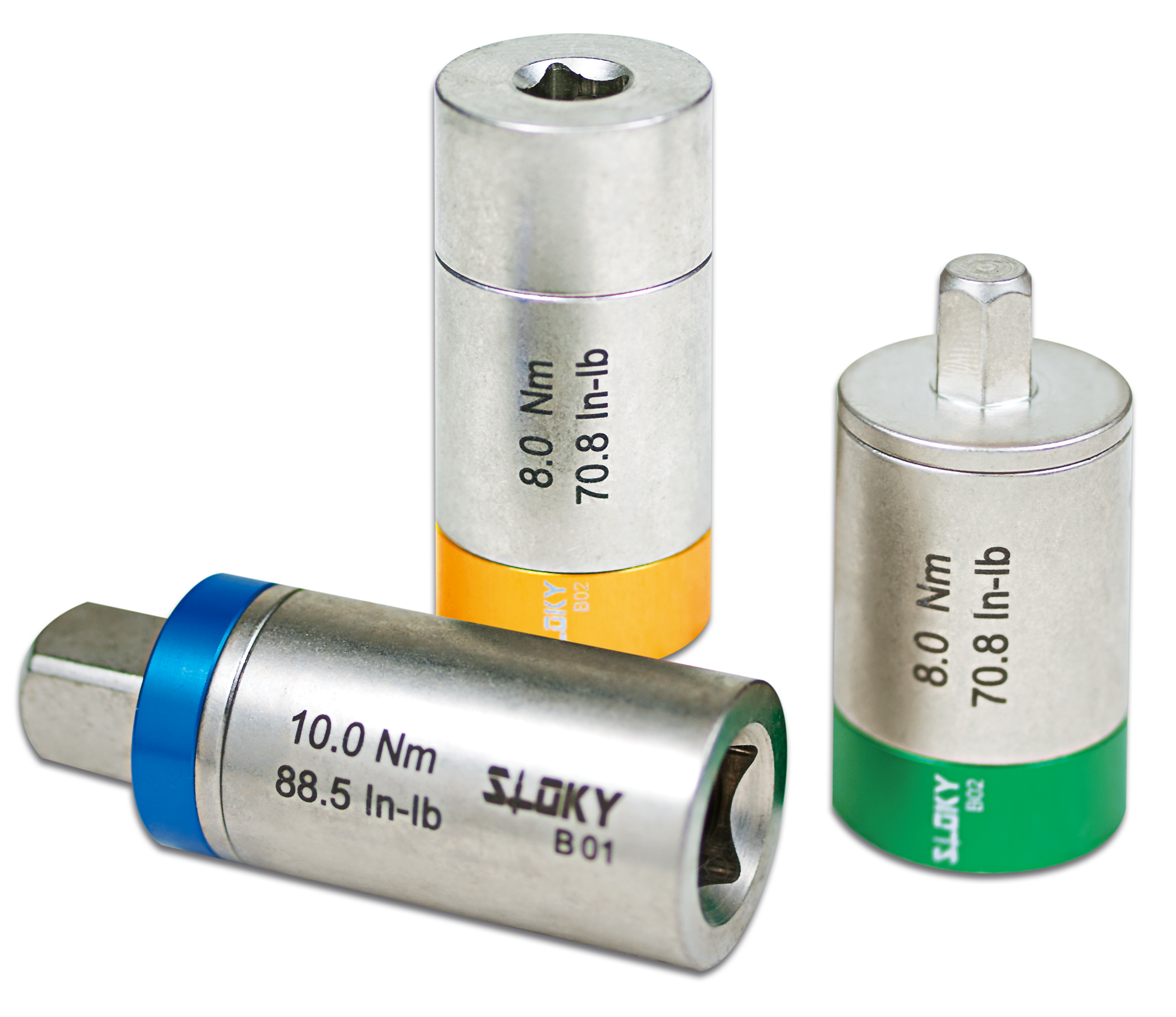

Ob bei der Montage von Solarpanel-Halterungen, im Zaun- und Metallbau oder bei allgemeinen Verschraubungsarbeiten im Handwerk: überall dort, wo mittlere Anzugsmomente reproduzierbar sein müssen, ohne elektronische Drehmomentwerkzeuge einzusetzen, ist der SLOKY Extended Torque Adapter im Einsatz. Ein Drehmomentbereich von 6,0 bis 18,0 Nm: selber Click-Mechanismus, gleiche ±10 % Genauigkeit, größerer Außendurchmesser für den entsprechenden Hebelarm.
Auch im CNC-Umfeld schließt er eine Lücke: Werkzeughalter-Klemmschrauben und Befestigungsschrauben an Fräsköpfen liegen oft über dem Bereich des Standard Torque Adapters.
Beidseitig 1/4"-Sechskant: ESTA (Ø16mm, Sonderbestellung) und ETA (Ø20mm) teilen sich denselben Anschlusstyp: 1/4"-Sechskant (DIN 3126) auf beiden Seiten, kompatibel mit Standard-Bits und -Griffen. ESTA deckt 6,0 bis 12,0 Nm ab, ETA 6,0 bis 10,0 Nm.
Vierkant-Anschluss: ETB (Ø20mm, Bit-Aufnahme Sechskant, Anschluss 1/4"-Vierkant) und ETC (beidseitig 3/8"-Vierkant) sind für Ratschen und Werkzeuge mit Vierkant-Aufnahme ausgelegt: beide decken 8,0 bis 18,0 Nm ab, für die kräftigsten Verschraubungen der SLOKY-Linie.
Technische Vorteile
Auch im mittleren Drehmomentbereich schützt ein definierter Anzug Verschraubungen im Handwerk ebenso wie Werkzeughalter und Klemmschrauben im Maschinenbau.
Solarpanel-Halterungen, Zaun- und Geländerkonstruktionen oder Stahlbau-Verschraubungen: zu locker angezogene Schrauben lösen sich unter Vibration und Witterung, zu fest angezogene beschädigen Gewinde oder Material. Der Extended Torque Adapter zieht auf den definierten Punkt: reproduzierbar, ohne Schätzung.
Ob auf der Baustelle oder beim Werkzeugwechsel an einer Maschine: Verschraubungen werden oft mehrfach täglich von verschiedenen Personen angezogen. Der Extended Torque Adapter macht die Ergebnisse personenunabhängig: gleicher Adapter, gleicher Click-Punkt, gleiches Ergebnis.
Klemmschrauben an Werkzeughaltern und Fräsköpfen haben enge Toleranzen. Überdrehmoment beschädigt die Flanken, Unterdrehmoment führt zu Vibrationen und Laufungenauigkeiten. Der Extended Torque Adapter zieht auch hier auf Punkt: immer, ohne Schätzung.
Drehmomentwerte

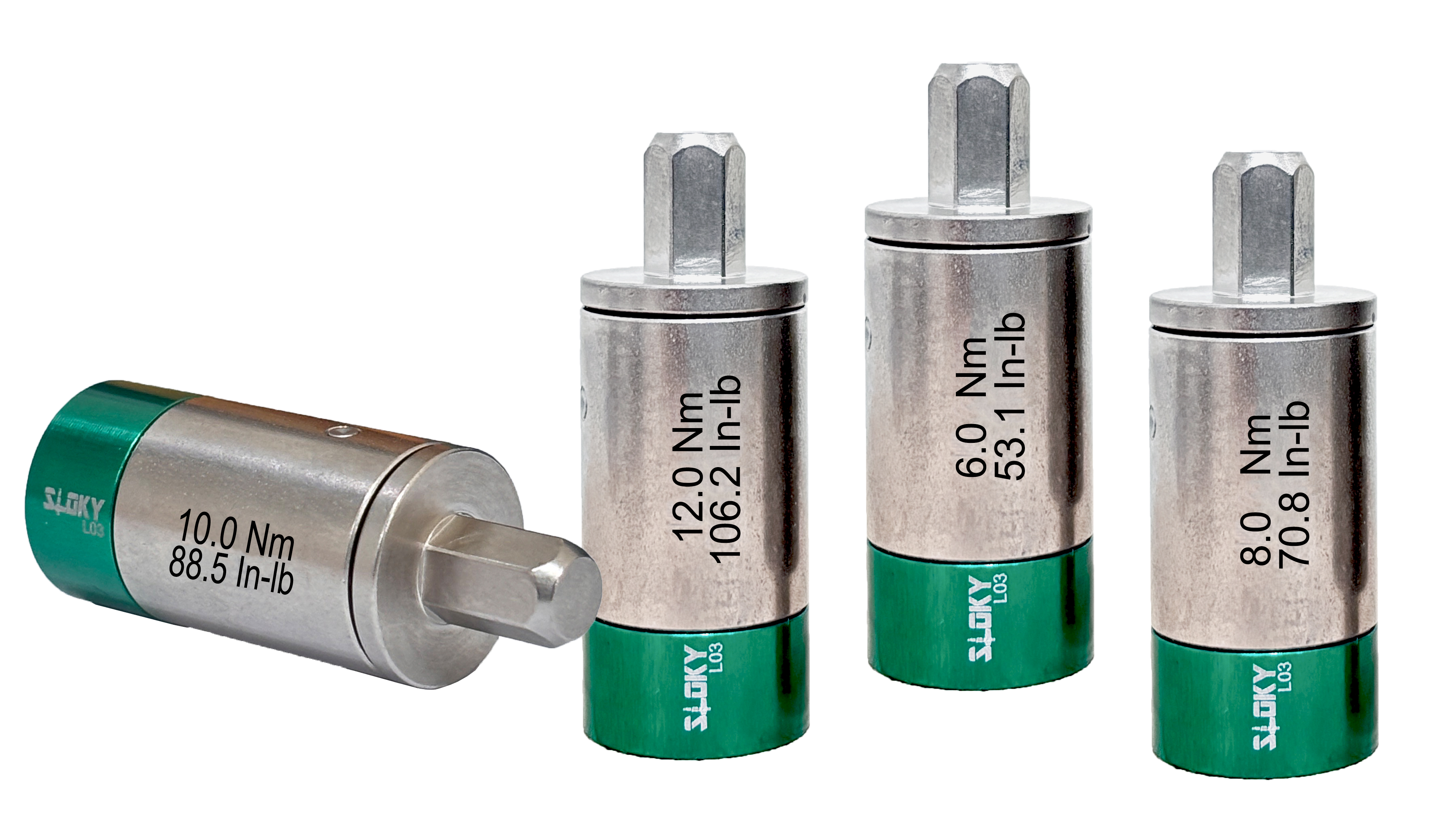

Kompakteste Baugröße der Extended-Linie: Ø16 mm, beidseitig 1/4"-Sechskant (Antrieb und Anschluss). Sonderbestellung, nicht ab Lager, Mindestbestellmenge 30 Stück.
Ø20 mm, beidseitig 1/4"-Sechskant: für höhere Drehmomente bei gleichem Anschlusstyp wie ESTA, für Werkzeughalter-Klemmschrauben und größere Wendeschneidplatten-Halter.
Ø20 mm mit 1/4"-Sechskant-Bit-Aufnahme, aber 1/4"-Vierkant-Anschluss (DIN 3120) zum Griff bzw. zur Ratsche: für Solarpanel-Halterungen, Planfräser-Befestigungen und Werkzeuge mit Vierkant-Aufnahme.

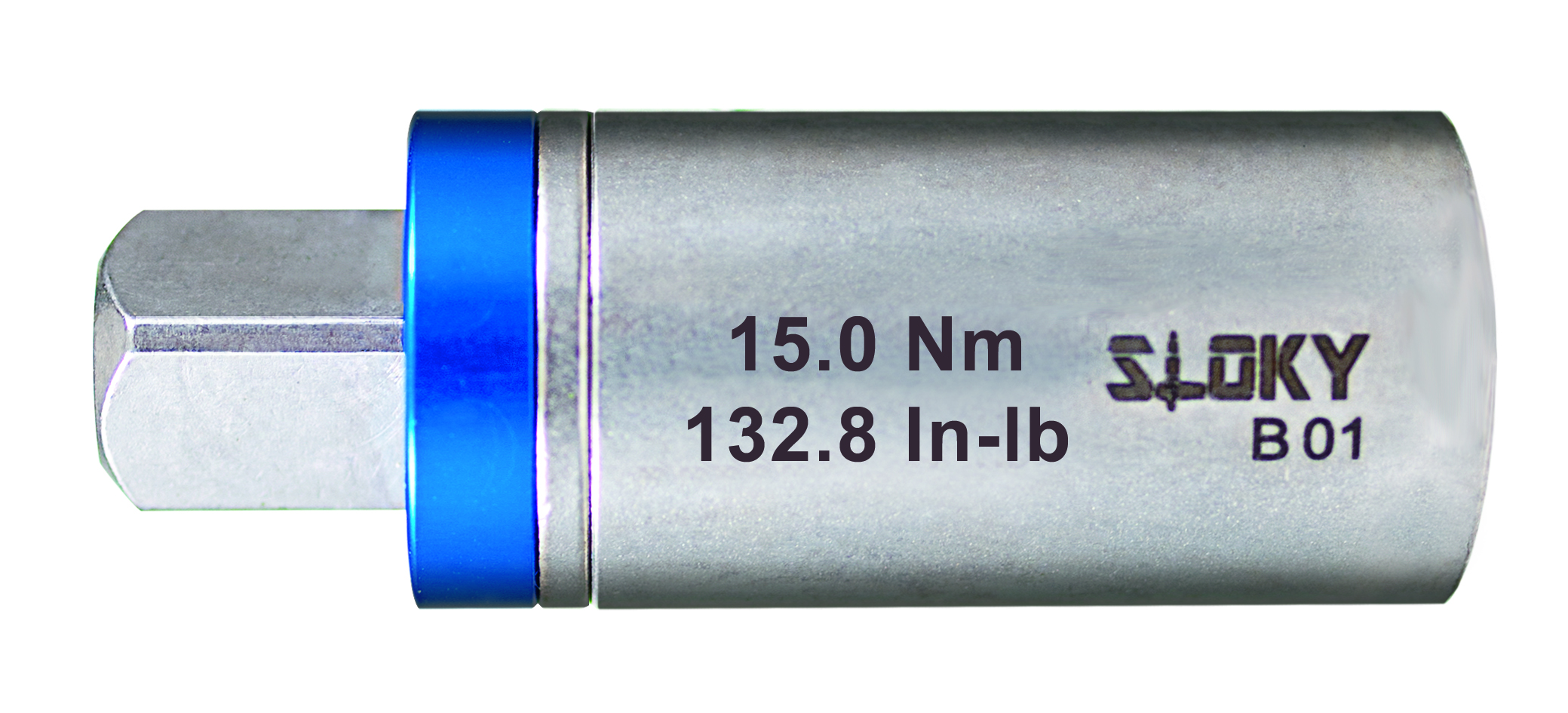

Beidseitig 3/8"-Vierkant (Antrieb DIN 3122/3123, Anschluss DIN 3120): für schwere Werkzeuge und Ratschen mit 3/8"-Vierkant-Aufnahme im Maschinenbau.
Einsatzbereiche
Vom Handwerk bis zum Maschinenbau: überall dort, wo höhere Drehmomente reproduzierbar aufgebracht werden müssen, deckt der Extended Torque Adapter als einziger SLOKY diesen Bereich zuverlässig ab.
| Anwendungsbereich | Empfohlener Drehmomentwert | Hinweis |
|---|---|---|
| Solarpanel-Halterungen und PV-Montagesysteme | Laut Hersteller-Vorgabe der Halterung | SLOKY deckt mit 6,0 bis 18,0 Nm den üblichen Bereich ab: Klemmen und Profile nicht überdrehen |
| Zaun-, Geländer- und Metallbau | Laut Anwendungsvorgabe | Reproduzierbare Anzugsmomente für witterungsbeständige Verbindungen |
| Allgemeine Verschraubungsarbeiten im Handwerk | 6,0 bis 18,0 Nm | Wo keine herstellerspezifische Vorgabe vorliegt: gesamter Adapterbereich nutzbar |
| Werkzeughalter-Klemmschrauben | 6,0 bis 12,0 Nm | Drehmomentvorgabe aus Werkzeughalter-Dokumentation entnehmen |
| Befestigungsschrauben an Fräsköpfen | 8,0 bis 15,0 Nm | Gleichmäßiger Anzug aller Schrauben für Rundlaufgenauigkeit entscheidend |
| Übergang vom Standard Torque Adapter | Ab 6,0 Nm | Standard geht bis 6,0 Nm: Extended lückenlos ab 6,0 Nm nahtlos weiter |
Den Solldrehmomentwert immer aus der Dokumentation des System-, Maschinen- oder Werkzeuglieferanten entnehmen. Nie hochrechnen oder schätzen. Der Extended Torque Adapter ist nicht für strukturell tragende Verbindungen im Sicherheitsbereich geeignet: dort gelten zertifizierte Prüfwerkzeuge.
