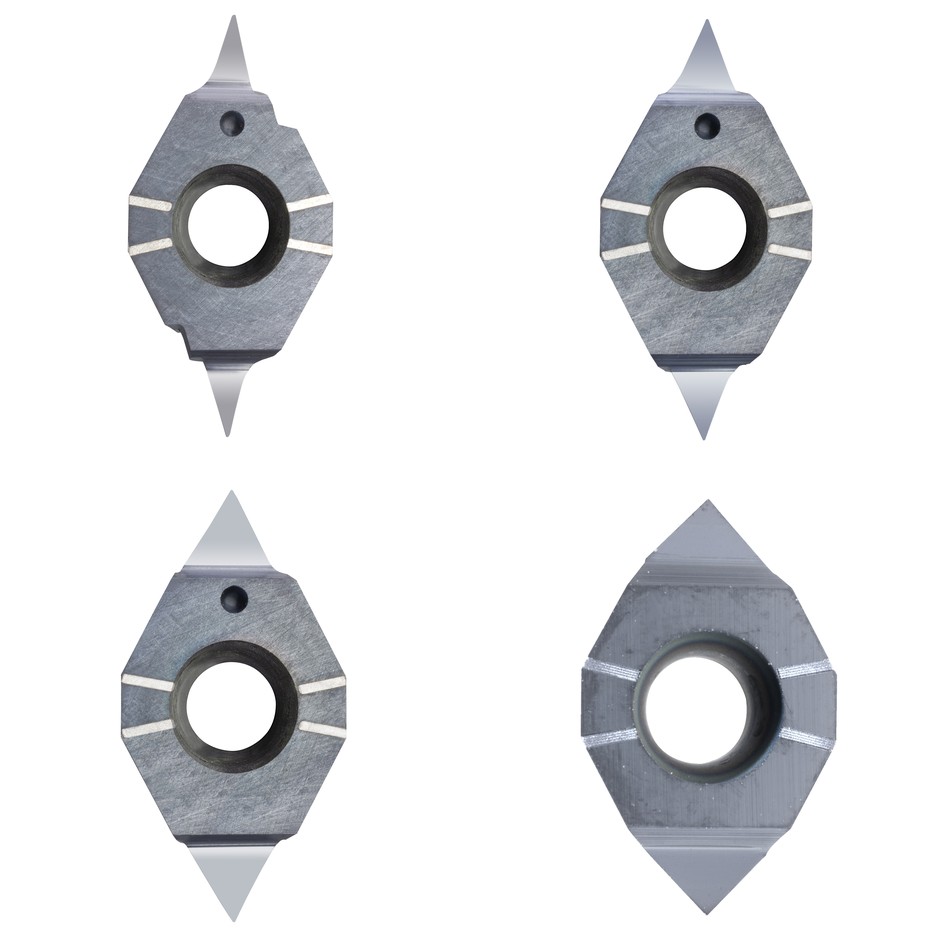

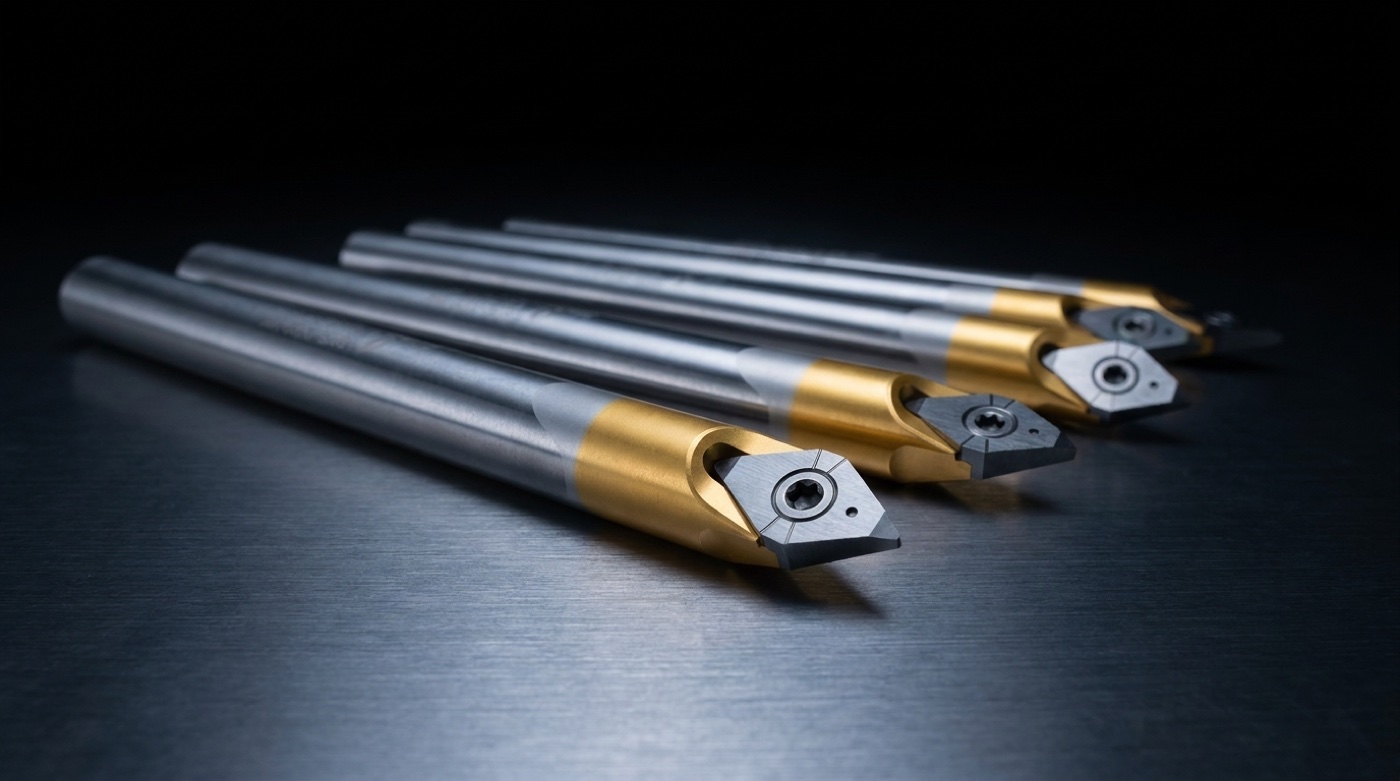

Wendeplatten-Gravierwerkzeuge für Serienmarkierungen, Schriftgravuren und Konturlinien auf Stahl, Aluminium und gehärteten Werkstoffen. 30° bis 90°: ein System, vier Winkel. Direktimport proZerspanung.
Produktlinie · NINE9

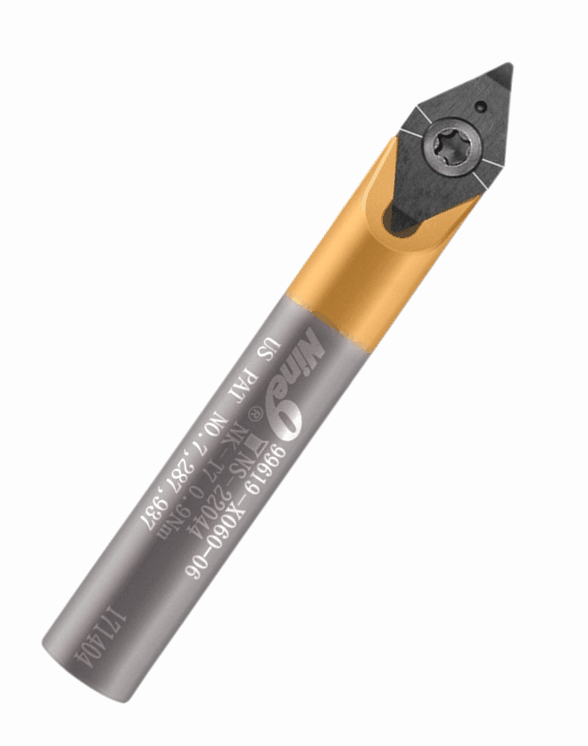

Gravierwerkzeuge werden traditionell als Vollhartmetall-Werkzeuge geliefert: nach dem ersten Verschleiß ist das Werkzeug verbraucht. Die NINE9 X060-Serie bricht dieses Muster: Kompakte Wendeschneidplatten mit präzise geschliffener Graviergeometrie werden in robuste Halter der X060-Serie eingesetzt: bei Verschleiß nur die Platte tauschen, nicht den Halter.
Ein Halter für alle Wendeplatten aus der X060-Serie: Winkel, Sorte und sogar die Mini-Fasen-Variante lassen sich frei kombinieren, ohne den Halter zu wechseln.
Technische Vorteile
Wendeplatten-Konzept im Gravierbereich: niedrigere Betriebskosten, gleiche Präzision, breiteres Sortenprogramm.
Systemkomponenten

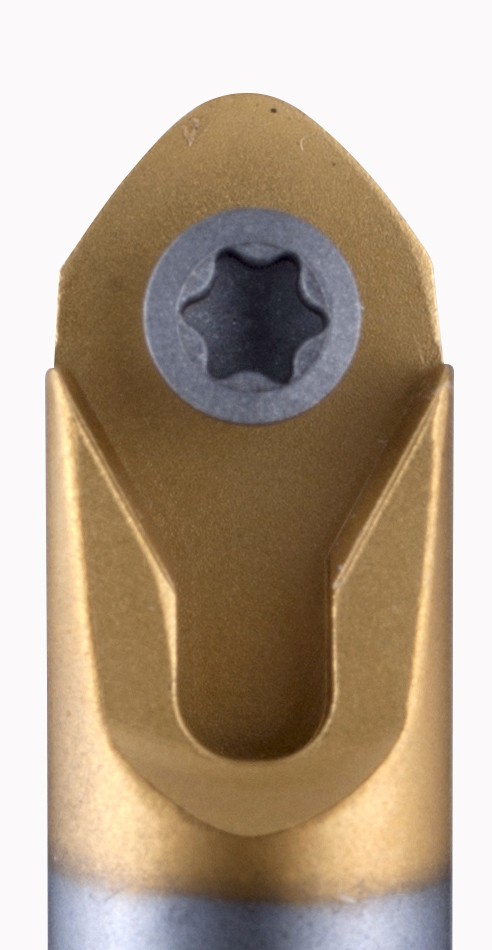

Die X060-Halter sind für den Einsatz in Bearbeitungszentren und Hochfrequenzspindeln ausgelegt. Die präzise Plattenaufnahme gewährleistet exakte Winkelkonstanz: entscheidend für gleichmäßige Gravurtiefe und Linienbreite.

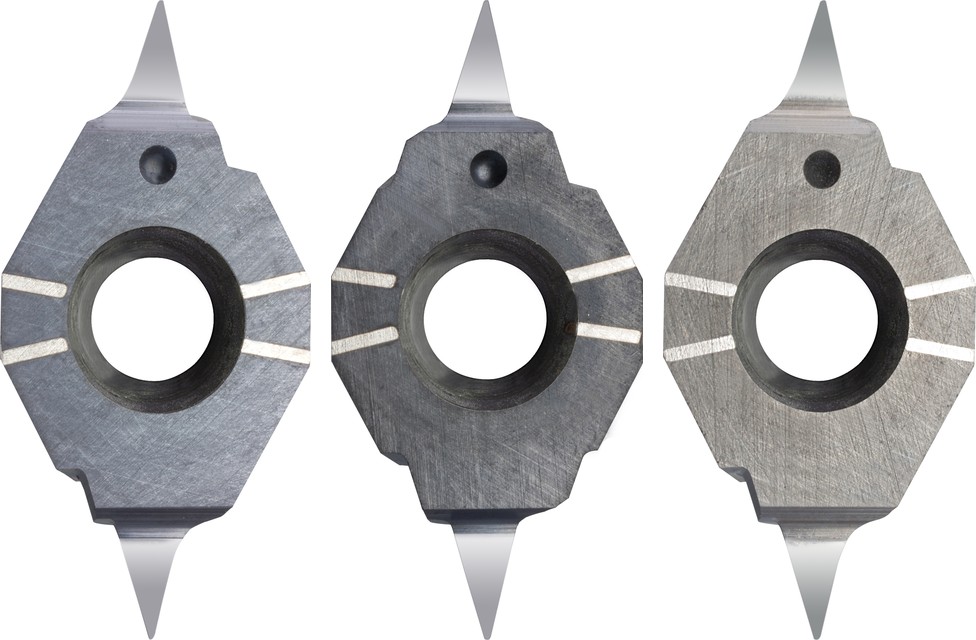

Drei Sorten bedienen das gesamte Werkstoffspektrum: NC2032 für Stähle im Bereich 30 bis 50 HRC, NC2035 mit ALDURA-Beschichtung für hitzebeständige, gehärtete Stähle bis HRC50, XP9001 für NE-Metalle. Alle Platten sind für die X060-Halterfamilie ausgelegt.

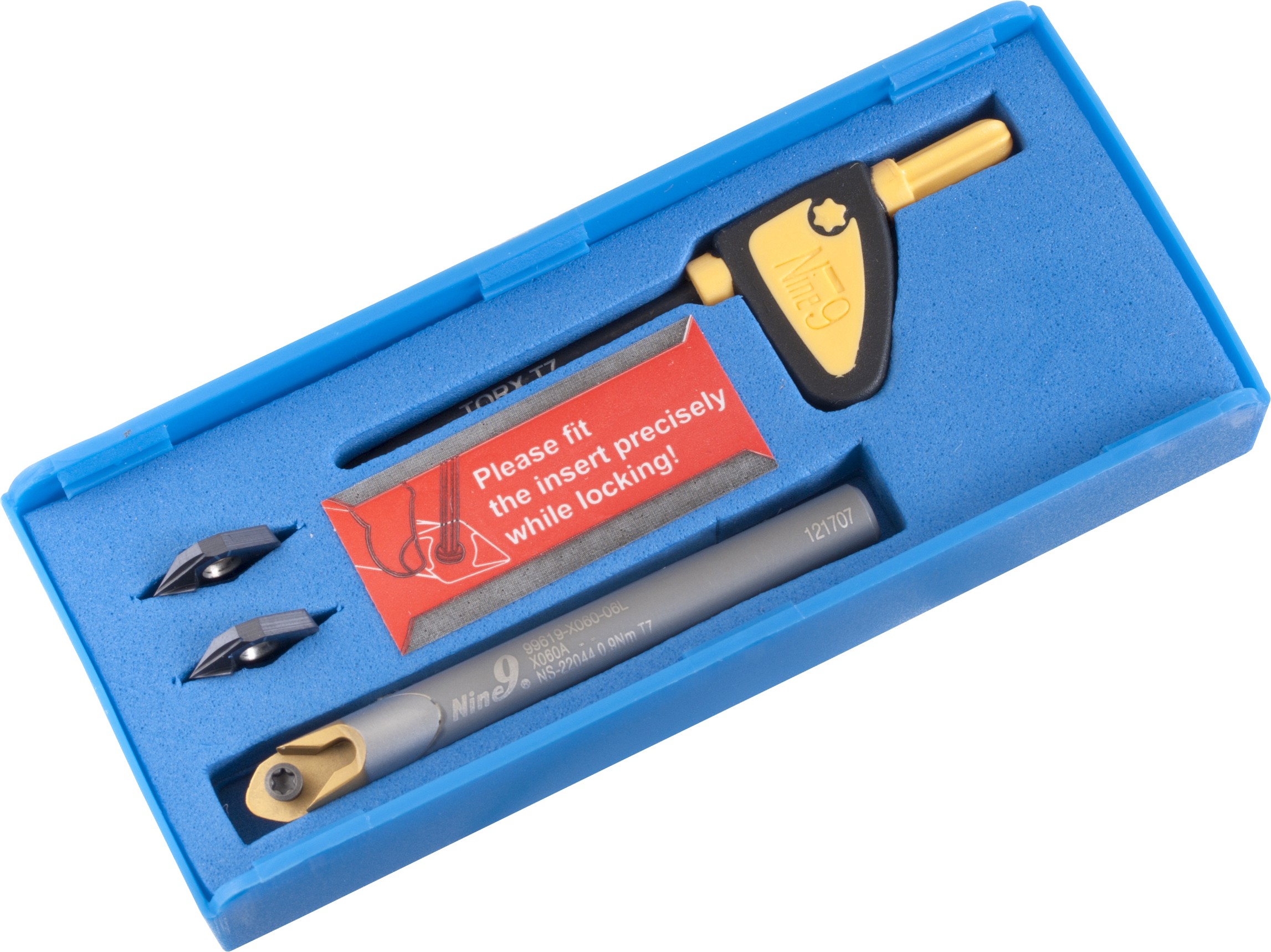

Eigene Wendeplatten-Baureihe für das Fasen und Entgraten kleinster Bohrungen und Nuten, 60° und 90°: T3 mit 3 doppelseitig nutzbaren Schneiden für enge Innenwinkel unter 90°, T6 mit 6 einseitig nutzbaren Schneiden für schnelles Entgraten einfacher Konturen. Gleicher X060-Halter wie die übrigen Gravierwerkzeuge auf dieser Seite: kein separates Halterprogramm nötig.
Einsatzbereiche
Das X060-System deckt ein breites Spektrum an Gravieraufgaben ab: von der Serienmarkierung bis zur Freihandkontur.
Breitere Gravurlinie für Lesbarkeit bei niedrigen Auflösungen
Schmalere Spitze für höhere Detailgenauigkeit
Sorte NC2035 verwenden
Höhere Drehzahlen bis 40.000 U/min möglich; Sorte XP9001
Vollständig möglich; MMS verbessert Standzeit bei Stahl
Drehzahl abhängig vom Halter-System prüfen: max. 40.000 U/min
Graviertiefe ap nicht mit Vorschubwert verwechseln: Zustellung kontrolliert tatsächliche Linienbreite. Spitzenradius der Wendeplatte beachten: Zu große ap-Werte erzeugen ungewollte Flächengravur statt Liniengravur.
Richtwerte aus dem NINE9-Katalog
Drehzahl n konstant 8.000 bis 40.000 U/min über alle Winkel. Winkel wählen: Vorschub f nach Werkstoff, Sortenwahl und Plattengeometrie (Abgewinkelte Form mit Radienübergang vs. Radius Form). Werte können bei optimalen Bedingungen um ±25 % variieren.
| Werkstoff | n (U/min) | f (mm/Zahn) | Sorte |
|---|---|---|---|
| Unlegierter Stahl | 8.000 bis 40.000 | 0,005 bis 0,05 | NC2032 |
| Legierter Stahl | 6.000 bis 35.000 | 0,005 bis 0,04 | NC2032 |
| Nichtrostender Stahl | 6.000 bis 25.000 | 0,005 bis 0,03 | NC2032 |
| Gusseisen | 6.000 bis 35.000 | 0,005 bis 0,03 | NC2032 |
| Nicht-Eisen-Metalle | 8.000 bis 40.000 | 0,005 bis 0,05 | XP9001 |
Vorschub f gilt pro Zahn (mm/Zahn), nicht pro Umdrehung: bei T3 mit 3, bei T6 mit 6 Schneiden entsprechend die Vorschubgeschwindigkeit F = f × z × n berechnen.
Ergänzende Serie

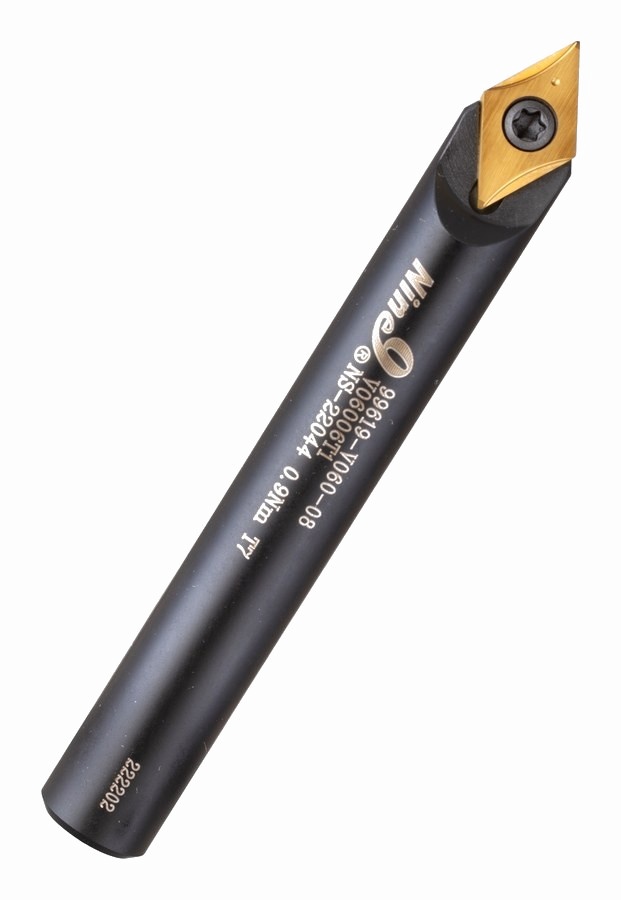

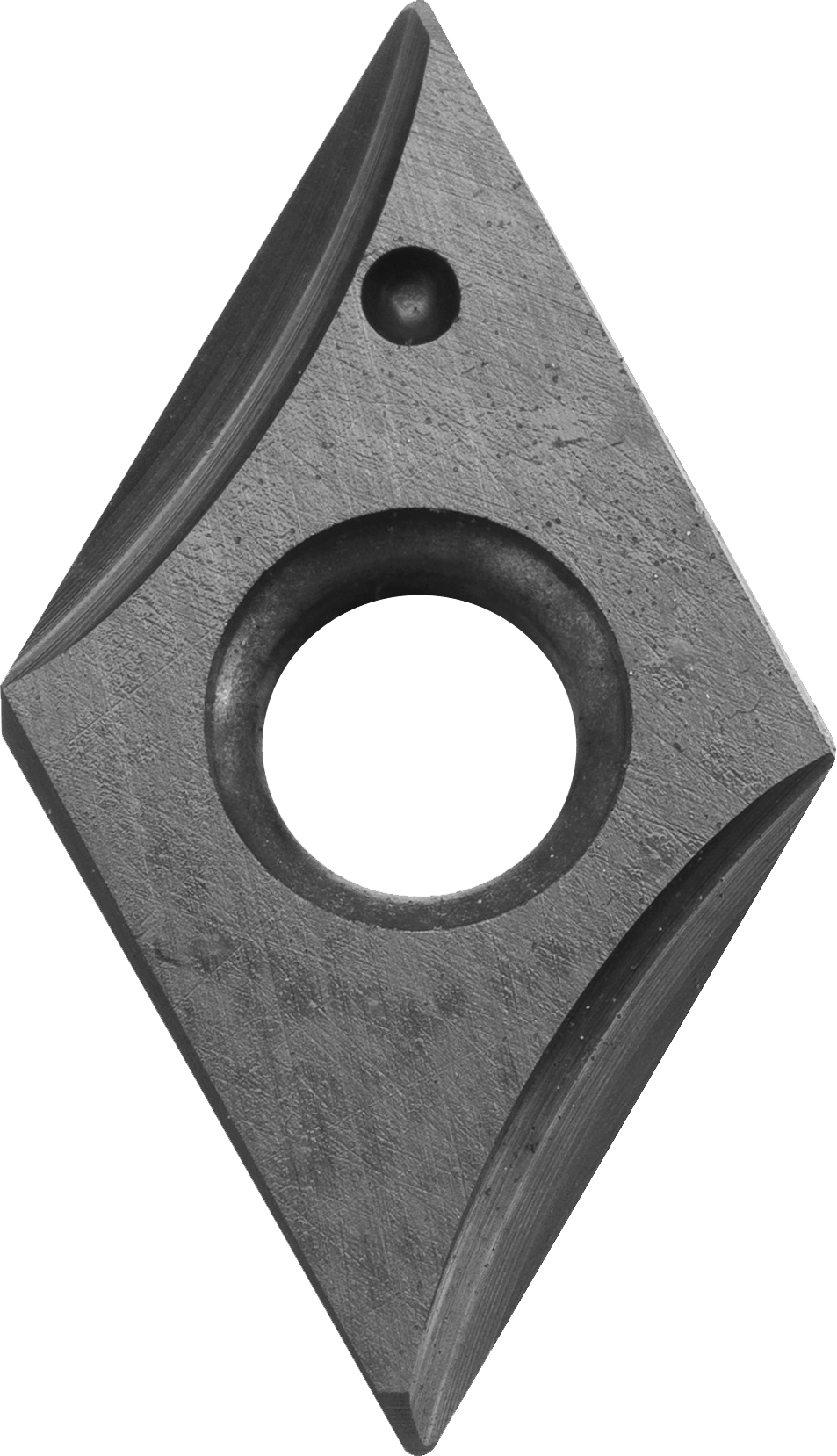

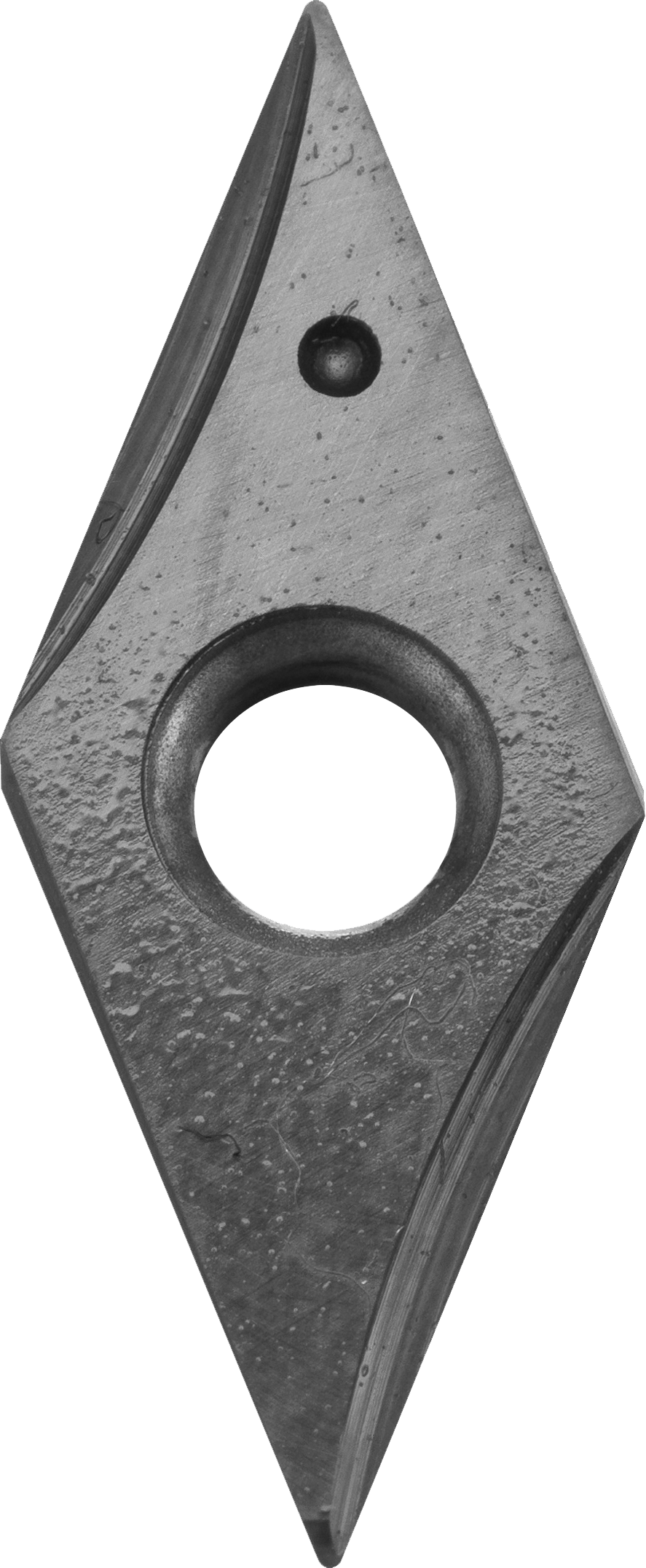

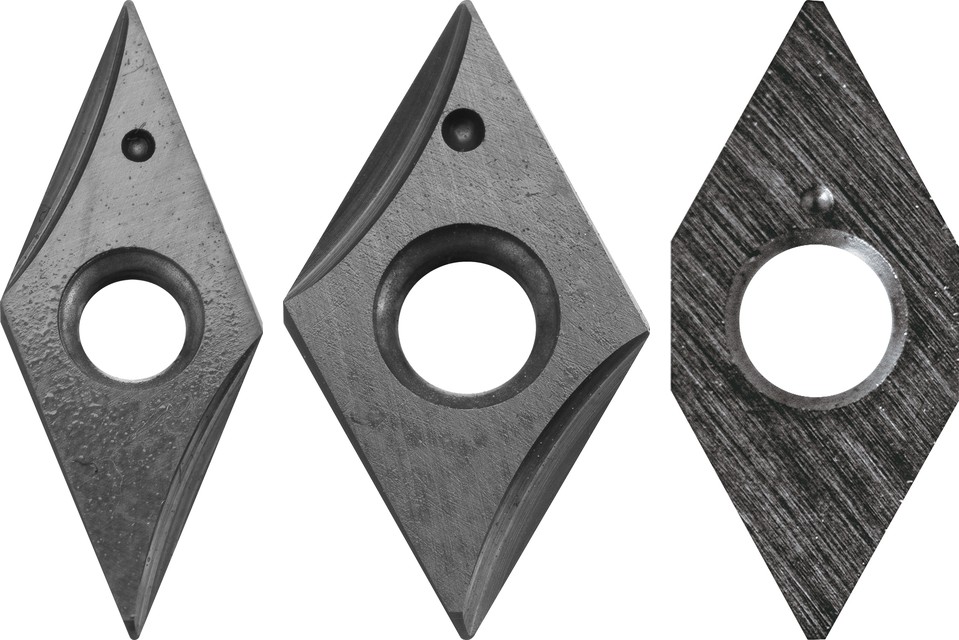

Neben dem kombinierten X060-System bietet NINE9 mit der V/W-Typ-Serie eigenständige Gravurwerkzeuge mit hohem positivem Spanwinkel: V045 (45°), V060 (60°) und W060 (60°). Jeder Typ deckt einen festen Winkel ab und eignet sich für Schrift- und Konturengravur, bei der eine feinere Linienführung gefordert ist.
Wie bei X060 gilt: kein Nachschleifen, sofort reproduzierbare Ergebnisse. Nur die Wendeschneidplatte wird getauscht, der Halter bleibt im Einsatz.
